Visão geral do esquema de detecção de fugas de gasodutos subterrâneos utilizando o detector de metano MYUAV DRONE

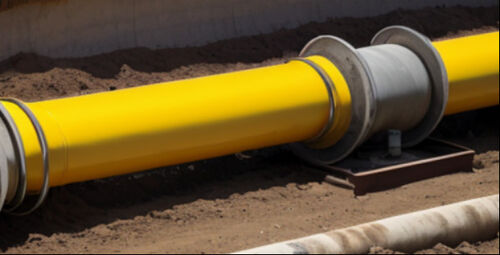

A importância da inspecção de gasodutos subterrâneos

O gás é um gás inflamável e explosivo, e a sua utilização e gestão seguras são cruciais.e a sua segurança está directamente relacionada com a segurança e estabilidade do abastecimento de gásAtravés de inspecções regulares, os perigos de segurança, como fugas, danos e bloqueios, podem ser detectados e tratados em tempo útil, evitando acidentes como fugas de gás e explosões.Além disso,, o envelhecimento das condutas urbanas subterrâneas pode levar à corrosão, envelhecimento e outros riscos de segurança, como vazamento e ruptura das condutas.Garantir o funcionamento seguro dos gasodutos subterrâneos, são igualmente necessárias inspecções regulares para identificar estes perigos ocultos e tomar medidas correspondentes de reparação e manutenção.É particularmente necessário realizar inspecções regulares dos gasodutos de linha de fundo de gás.

Limitações da inspecção precoce de gasodutos subterrâneos

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a lineNo entanto, o diâmetro das condutas de gás natural de alta pressão excedeu, na maioria das vezes, os 50 cm.O erro de voo do MYUAV DRONE exigiu múltiplos voos de ida e volta do MYUAV DRONE para cobrir as tubulações que precisavam de inspeção, o que foi muito inconveniente.

Vantagens do produto

A fim de compensar as limitações dos detectores de metano a laser, foi desenvolvido um cardápio de varredura a laser no solo.com um cardápio estabilizado de três eixos que mantém a direção da irradiação do laser perpendicular ao soloO controlador de digitalização controla a rotação do cardápio, e a projecção da irradiação laser no solo assume uma forma espiral, abrangendo uma certa largura (cerca de 3-10 m).Como resultado,, o MYUAV DRONE pode cobrir a extensão da tubulação que precisa ser inspecionada num único voo, compensar os erros de posição de voo e capturar as massas de ar que escapam da tubulação,Melhorar a taxa de êxito da detecção e da eficiência das inspecções em tempo real.

LC30pro [versão 5G]

O produto LC30 pro [versão 5G] fez projetos de otimização direcionados em termos de volume, peso, consumo de energia e interferência eletromagnética,que visa as características de aplicação do MYUAV DRONEO tempo de resposta de 25 milissegundos garante que o MYUAV DRONE possa manter uma saída de dados estável e confiável mesmo durante o movimento de alta velocidade.alta precisão de medição, baixo limite de detecção e velocidade de resposta rápida, e quase não requer manutenção e calibração de medição no local.

Em comparação com os métodos tradicionais de detecção de sensores eletroquímicos, o LC30pro [5G versão] pode realizar medições sem contato, detectar rapidamente traços de gás metano no ar,com uma distância máxima de detecção de 150 metros e não é afectada por factores ambientais como a temperatura, humidade e pressão, e tem uma estabilidade muito elevada.

Controle do APP: abra o ícone do desktop do Android e entre na interface de login do APP Laser Methane.O estado do MYUAV DRONE e os dados de medição de metano podem ser visualizados em tempo realEm caso de vazamento da tubulação, o equipamento terminal irá alarmar automaticamente e registar dados (hora, coordenadas, concentração de vazamento,As fotografias no local) para a geração automática de relatórios de inspecção numa fase posterior.

Controle da Web: Monitorização e gestão unificadas de dados de metano. Capaz de chamar mapas, alternar entre visualizações 3D/2D/planar, exibir trajetórias de voo 3D, exibir valores de blocos de cores,exibir dados em tempo real, pontos de marcação e medições, estatísticas de áreas anormais, posicionamento rápido, consulta de registos históricos e relatórios de exportação.

composição do sistema

O detector de metano a laser L30Pro [versão 5G] pode atualmente ser montado em DJI M300RTK e M350RTKMYUAV DRONE para uso.Ele pode transmitir os dados de concentração de metano coletados pelo sensor para um APP ou página web de controle remoto para exibição através de vários métodos de transmissão, como módulo 5G e DJI SDK.

Composição estrutural

Os módulos de emissão e recepção de laser estão integrados no interior da sonda, e a unidade de recepção dentro da sonda inclui um circuito de recepção de sinal, um circuito de amplificação,e um circuito de processamentoA unidade de processamento central adota dois processadores, um dos quais é um processador DSP utilizado para operações de ponto flutuante, que pode testar com precisão e rapidez a concentração de gás,enquanto o outro processador é utilizado para controlo funcional, detecção de estado, comunicação e outras funções de todo o sistema.assegurar que o diâmetro da mancha seja inferior a 20 cm para além de 150 m, e garantir que o sinal luminoso emitido seja suficientemente forte para reduzir as interferências do acoplamento da luz solar e melhorar a relação sinal/ruído.A parte externa da sonda consiste num cardápio de três eixos, um buraco laser de medição, um buraco laser de indicação e uma janela de recepção.

Composição do plano de produto

O sistema de inspecção de tubulações subterrâneas de metano por laser MYUAV DRONE é um sistema abrangente que inclui o MYUAV DRONE, sensores LC30pro [5G] e centros de controlo em terra,Trabalhar em conjunto para alcançar uma inspeção eficiente das fugas de gasodutos subterrâneos.

Este é o núcleo de todo o sistema, responsável pela execução de tarefas de varredura LiDAR e detecção de concentração de metano.capacidade anti-interferência, e resistência para se adaptar ao ambiente dos gasodutos subterrâneos.

Sensor LC30pro [5G]: O MYUAV DRONE precisa de ser equipado com vários sensores, como sensores de metano, que podem monitorizar a concentração de metano em dutos subterrâneos em tempo real.Se a concentração de metano exceder o intervalo seguro, o sensor fará soar um alarme.

Centro de Controlo em Terra: Esta é outra parte fundamental de todo o sistema (incluindo a extremidade de controlo do PC e a extremidade de controlo da APP), responsável pela recepção dos dados transmitidos pelo MYUAV DRONE,Análise e processamento de dados, e fornecendo uma base para a manutenção e reparação de gasodutos.
