Sistema UAV Medium Tethered 11 polegadas controle remoto de tela

Sistema de UAVs ligados de médio porte

Modelo do sistema: M8

1.Configuração do sistema

• UAV 14S
• Fornecimento de energia aérea de 8kw 14S
• 380VAC, 200m Estação Base de UAS Atado

2.Parâmetros dos componentes

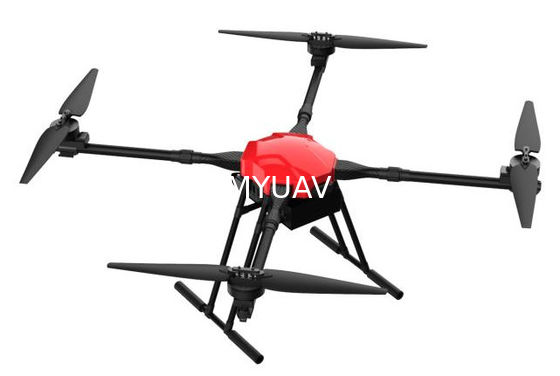

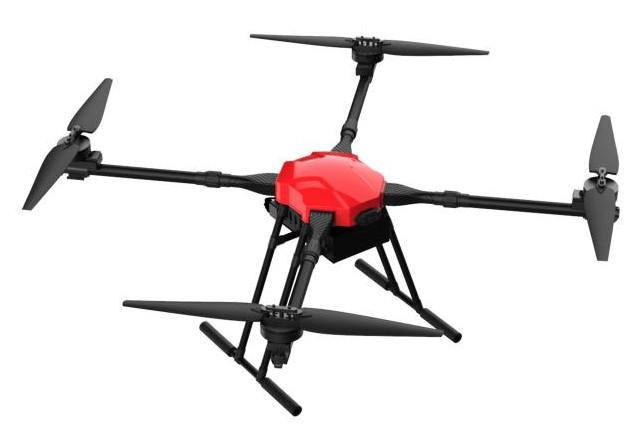

• UAV

- Não.
Modelo MH20
Material Fibra de carbono + liga de alumínio aeroespacial
Número de rotores 4 rotores
Distância entre eixos ≤ 1550 ((± 20)
Dimensão expandida (mm) 1250*1250*710
Tamanho de dobragem (mm) 750*750*710
Peso vazio ≤ 13 kg ((sem bateria) 22 kg com bateria
Carga máxima ≤ 20 kg
Peso máximo de descolagem ≤ 42 kg
Velocidade máxima ≤ 18 m/s
Velocidade máxima de ascensão ≤ 5 m/s
Velocidade máxima de descida ≤ 4 m/s
Altitude máxima de decolagem 3000 m
Duração no ar ≥35min
Sistema de posicionamento GPS + RTK
Sistema de energia Potência FOC de alta eficiência
Propulsão de 34 polegadas
Bateria de potência 14S 28000mAh*1
Carregador Inteligente carregador super rápido
Ecrã de controle remoto de 11 polegadas
Tempo de espera do comando remoto de 8 a 12 horas
Distância de transmissão 5 km-10 km (capaz de ser atualizada)
Velocidade do vento de segurança ≤ 6
Temperatura de funcionamento -20°C a 50°C
Grau de proteção do corpo IP65

• Ar POuroSpara cima

- Não.

Fornecimento de energia a bordo	Parâmetro
Dimensões externas (com dissipador de calor)	25.2 x 14.4 x 5.9cm
Peso	2100 g
Potência nominal	8 kW
Voltagem nominal de entrada	750 VDC
Tensão de saída nominal	58VDC / 14S
Duração do voo	24 horas (carga nominal, modo de alimentação ligado)
Eficiência de conversão	94%
Protecção contra sobrecorrência	Corrente de saída superior a 138 A, protecção automática da fonte de alimentação a bordo
Protecção contra sobrevoltagem	- Sim, sim.
Proteção contra curto-circuito de saída	Sim, recuperável
Protecção contra a sobre-temperatura	120°C
Protecção contra falhas de alimentação	No modo ligado, a aeronave pode voar e pousar normalmente se a fonte de alimentação for interrompida durante o voo.
interface Vo+ / Vo-(BAT+ / BAT-): conector QS8 feminino *2 tomadas Porta de saída de CC para ligação a entradas de drones Conecte qualquer tomada para a bateria de bordo do drone para fornecimento de energia de reserva Vin+ / Vin-: conector masculino XT90 Entrada de corrente contínua de alta tensão para cabos ligados a estações de base ligadas à terra

• Estação base ligada

- Não.
