1.Breve introdução
- FC30 UAV voando a longa distância
A estação de terra fornece continuamente eletricidade para o drone durante 8 horas de voar, o que permite que o trabalho de limpeza / pulverização dure muito tempo.
- Múltiplas formas de fornecimento de energia
25kw máximo, 380V de alimentação industrial, fonte de alimentação do gerador.
Instalação para substituição de uma das baterias originais. Em caso de emergência, a bateria de reserva pode assumir imediatamente a fonte de alimentação.
2.Destaques
3.Composição do sistema

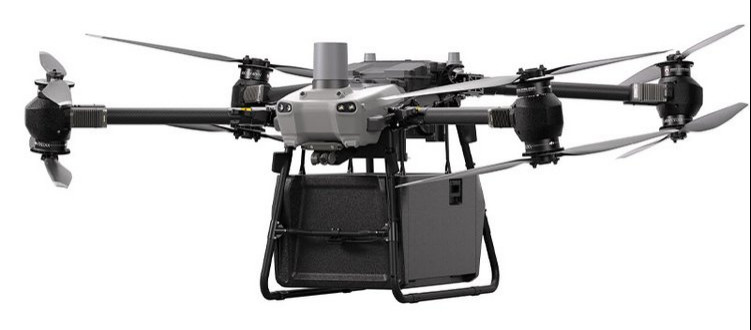

- FlyCart 30 DJI drone
- Sistema de carga útil
- FC30T Fornecimento de energia a bordo, juntamente com a estação de base ligada a 240 m
- 380V min.25kw de potência por clientes
4.Parâmetros pormenorizados
DJI FC30 drone, parâmetros e configurações são detalhados no site DJI
Estação base integrada ligada ao solo
Módulo de potência de ar
| Bateria original de FC30 |
Módulo de energia do ar Myuav |
| 316×152×279mm O mesmo tamanho |
| 110,3 kg |
6.5 kg ((redução de peso 42%) |
| |
|
|
|
Indicadores de desempenho
1.1Características ambientais
| Pprojeto |
Parâmetros técnicos |
| ApoioTAqueOpeso ff |
132 kg |
| Altura de voo suportada |
240m |
| Wde orcagemTEmperaturas |
-20°45°C |
| Temperaturas de armazenamento |
-40°C a 65°C |
| AlTitular |
≤ 2000 m |
1.2Parâmetros técnicos
| Projeto |
Parâmetros técnicos |
| TEterizadoEstação |
Voltagem de entrada |
Ac 380±10%, sistema trifásico |
| Voltagens de saída |
DC1000v nominal |
| OsaídapOuro |
Capacidade nominal de 25 kW, máximo 30 kW |
| AbsorçãosPeidar |
0 ̊3m/s ajustável |
| Tamanho |
L×w×h: Dimensões externas, tamanho 68.6x44.8x49.2cm |
| Woito |
60 kg (incluindo os cabos ligados) |
| Materiais |
Liga de alumínio para aeronaves |
| TCableiro etérico |
Corrente de funcionamento |
Max.20a |
| TEnsiladosTringth |
≥ 300 kg |
| Comprimento do cabo |
Max.240m |
| Fornecimento de energia a bordo |
Voltagem de entrada |
Cd 1000v |
| Voltagens de saída |
Dc 14s 58.8v de saída regulada constante e precisão ± 1% |
| OsaídapOuro |
20 kW (potência nominal de longa duração) |
| Tamanho |
L×w×h:316×152×279mm como bateria original |
| Woito |
6.5 kg |
| Instalação |
Substituição de uma bateria fc30 de drones, plug and play |
| Função de protecção |
No modo de energia ligada, o veículo pode voar e pousar normalmente se a fonte de alimentação for interrompida durante o voo. |
Carga útil
5.Procedimento de funcionamento do equipamento
- Verifique se o equipamento está completo: Verifique se o corpo principal do drone, o dispositivo de limpeza, o sistema de controlo e os guardas estão intactos.
- Instalar o dispositivo de limpeza: instalar o dispositivo de limpeza no corpo principal do drone e certificar-se de que está firmemente ligado.
- Conectar a fonte de alimentação: Conectar a bateria ao comando remoto e ligar o interruptor de alimentação.
- Controlar o voo do drone: usar o controle remoto para controlar o voo do drone, ajustar a altura, velocidade e direção do voo conforme necessário.
- Iniciar a limpeza: Após determinar o objeto de limpeza, ligar a bomba de limpeza e usar o drone para limpar o alvo.
6.Manutenção do equipamento
Manutenção diária: após cada utilização, o corpo principal do drone e o dispositivo de limpeza devem ser limpos para manter o equipamento limpo e arrumado.verificar se há algum dano ou soltura das peças e lidar com eles a tempo.
Manutenção regular: Recomenda-se realizar uma inspecção e manutenção abrangentes do equipamento uma vez por mês, incluindo a substituição de peças desgastadas e a limpeza das placas de circuito interno.
7.Princípios de utilização
- Quando em utilização, a fonte de alimentação deve manter uma boa ventilação e dissipação de calor; a passagem de ar da unidade do módulo não deve ser bloqueada;
- A fonte de alimentação deve ser utilizada nas condições ambientais especificadas na especificação;
- Não ajustar o potencialómetro na fonte de alimentação à vontade;
- Não operar na presença de gases voláteis ou ambientes inflamáveis;
- Não remova a tampa exterior nem toque nas partes internas em circunstâncias quaisquer;
- Por razões de segurança, não realizar apenas a garantia interna ou a substituição de peças;
- A fonte de alimentação deve estar isolada de forma segura durante a utilização e qualquer lado dela deve estar a pelo menos 8 mm da camada metálica exterior; se for inferior a 8 mm,Para reforçar o isolamento, deve ser utilizada uma folha de PVC com uma espessura superior a 1 mm;
- Se notar fumaça ou odor desagradável durante a inicialização ou utilização, desligue imediatamente a energia.
8.Warranty
O período de garantia para este produto é de 1 ano. Durante o período de garantia, qualquer dano natural sob uso normal será reparado gratuitamente pela nossa empresa;
No entanto, se ocorrer qualquer das seguintes condições, a garantia não se aplica:
1Danos causados por reparações não autorizadas sem permissão da empresa;
2. Qualquer adição ou modificação;
3. Operação ou utilização inadequadas;
- Condições ambientais anormais, que excedam os requisitos das especificações, causando danos;
5- Danos humanos deliberados;
6- Danos causados por força maior, desastres naturais.
9.Área de reparação
Se a fonte de alimentação não funcionar normalmente durante o período de garantia devido a erros em materiais ou tecnologia de fabricação, nossa empresa fornecerá reparo ou substituição gratuitos.O serviço de reparação incluirá vários serviços de trabalho e quaisquer ajustes ou peças de substituição necessários.
10.Restrições
- Se o produto não for embalado da mesma forma que quando o devolveu e for danificado durante o transporte, a garantia também ficará nula.
- A nossa empresa não será responsável por qualquer um dos seguintes:
- Danos causados por incêndio, terremoto, motim, guerra, ataque terrorista, comportamento de terceiros e outros eventos;
- Prejuízos causados por atos intencionais ou negligentes do cliente, uso indevido ou uso em outras condições anormais;
- Prejuízos acidentais decorrentes da utilização ou do desempenho deste produto [interrupção dos negócios, perda de lucros empresariais (incluindo perda de utilização do equipamento, custos de substituição de qualquer equipamento,dispositivos ou serviços, ou reclamações dos seus clientes)];
- Qualquer dano causado pela utilização de um método diferente do especificado no presente manual;
- Independentemente de quaisquer circunstâncias, tais como operação, limpeza ou manutenção, certifique-se de cumprir as regras de segurança previstas no ponto 7.Se as violar e causar problemas de segurança além do projeto e fabricação originaisA nossa empresa não será responsável.
