Modelo do sistema: FC30X
Versões:V04
1.FC30 UAV voando de longa duração
A estação de terra fornece continuamente eletricidade para o drone durante 8 horas de voar, o que permite que o trabalho de limpeza / pulverização dure muito tempo.
2.Múltiplas formas de fornecer energia
20 kW máximo, 380 V de alimentação industrial, fonte de alimentação do gerador.
3- Alta segurança.
Instalação para substituição de uma das baterias originais. Em caso de emergência, a bateria de reserva pode assumir imediatamente a fonte de alimentação.
1O sistema mantém apenas o interruptor de entrada, o interruptor de alta tensão e o botão de recuperação do cabo, que é simples de operar e pode ser rapidamente implantado.que podem melhorar consideravelmente a eficiência e a segurança operacionais;
2O produto é integrado, de alta densidade de potência, miniaturizado, leve, modular e de design inteligente, fácil de mover e transportar;
3A fonte de alimentação de bordo adota o esquema de circuito do regulador de tensão, entrada de grande amplitude, saída do regulador de tensão constante,fornecimento de energia contínuo e estável (a bateria de reserva só é utilizada para aterragem forçada segura, e pode ser configurado para ter capacidade suficiente para aterrissagem segura), que rompe a limitação da duração do voo;
4A fonte de alimentação na estação base adota um projeto de circuito de isolamento para garantir a segurança da transmissão de energia de alta tensão.

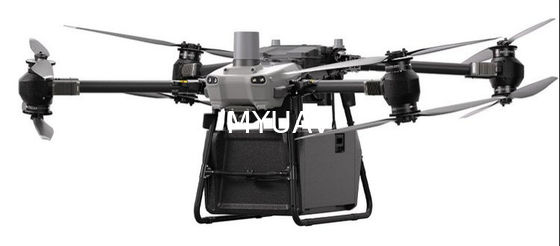

1.FlyCart 30 DJI drone
2.Sistema de lavagem/espelhamento de carga útil
3.FC30X Fornecimento de energia a bordo juntamente com estação base ligada por cabo de 70 m
4.Bomba de solo pelos clientes
5.Min.200L Tanque de água e 380V min.20kw de potência por clientes
DJI FC30 drone, parâmetros e configurações são detalhados no site DJI
|
Limpeza pulverização Sistema de carga útil |
Tipo de bocal |
0° pulverização direta forte descontaminação (remover persistente) 15° Limpeza do vidro dos sectores (limpeza eficiente) Limpeza rotativa a 360° (eliminação de superfícies) |
| Bomba de aterramento | Fusão de ar 23,5 MPa / 235bar | |
| Fluxo máximo de pulverização | 900 L/h | |
| Horário de trabalho | 8 horas |
| Estação base integrada ligada ao solo | Projeto original da bateria de alimentação a bordo |
|
|
|
|
Indicadores de desempenho
1.1Características ambientais
| Projeto | Parâmetros técnicos |
| Peso de descolagem suportado | 120 kg |
| Altura de voo suportada | 200m |
| Temperaturas de trabalho | -20°45°C |
| Temperaturas de armazenamento | -40°C a 65°C |
| Umidade de trabalho | 10~80%RH |
| Umidade de armazenamento | 5 ∼ 90% RH |
| Altitude | ≤ 2000 m |
1.2Parâmetros técnicos
| Projeto | Parâmetros técnicos | |
| Estação ligada | Voltagem de entrada | AC 380±10%, sistema trifásico |
| Voltagem de saída | DC1000V nominal | |
| Potência de saída | 20 kW, Max.30 kW | |
| Velocidade de absorção | 0 ̊3m/s ajustável | |
| Tamanho | L × W × H: dimensões externas, tamanho 68,6 x 44,8 x 49,2 cm | |
| Peso | 60 kg (incluindo os cabos ligados) | |
| Materiais | Alumínio de liga de aviação | |
| Cabos ligados | Corrente de funcionamento | Max.20A |
| Resistência à tração | ≥ 300 kg | |
| Comprimento do cabo | 70m-100m | |
| Fornecimento de energia a bordo | Voltagem de entrada | 1000 V DC |
| Voltagem de saída | Saída regulada constante de corrente contínua 14S 58.8V | |
| Potência de saída | 15 kW ((Potência nominal de longa duração) | |
| Tamanho | L × W × H: 316 × 152 × 320 mm | |
| Peso | 8 kg | |
| Instalação | Substituição de uma bateria de drones FC30, plug and play | |
| Função de proteção | No modo de energia ligada, o veículo pode voar e pousar normalmente se a fonte de alimentação for interrompida durante o voo. | |
| Proteção da bateria | Sim, pode absorver a força electromotriz reversa durante a aterragem para evitar explodir a máquina, requer uma bateria completa antes de usar | |
| Tamanho do transporte | 94*63*74cm G.W. 96kg | |
- Não.Karcher HD 9/25G Classic com tubo de extensão de 50 m
Pressão máxima (bares) 300
Pressão de trabalho (bares) 250
Fluxo de água (L/h) 900
Temperatura máxima de entrada (Celsius) 60
Tamanho (mm) 875*538*702
Peso líquido (kg) 50
Carga de ligação (kW) 8.5
Tanque de óleo (L) 6.5
