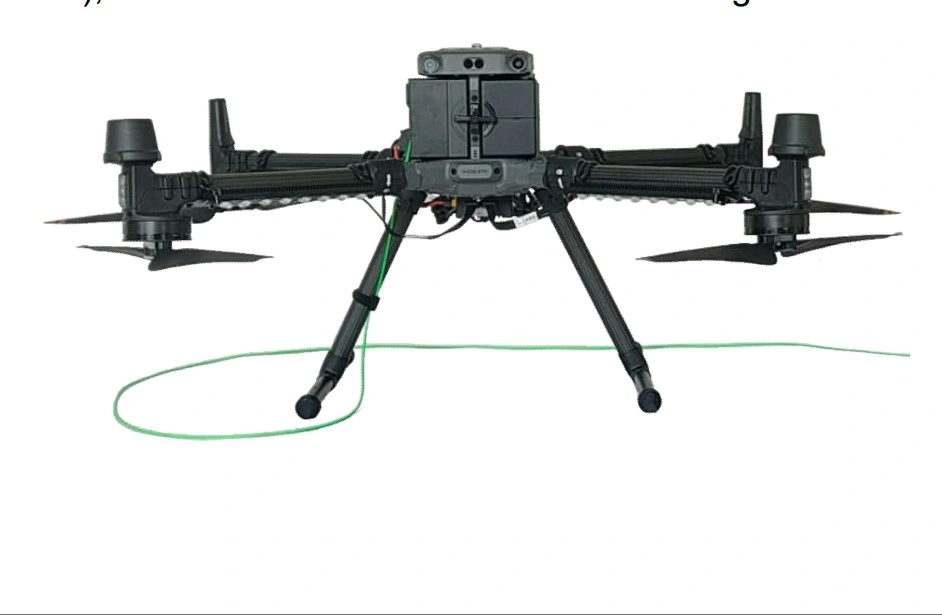

MYUAV Nova versão Dji M300 M350 Drone ligado

Nova versãoDJIM300M350 Fios de drones amarrados


Sistema de alimentação ligado a um dronepode ser cadaptado às suas necessidades especiais.

O comprimento do cabo pode ser personalizado de 33-330m de comprimento.
O cabo de fibra óptica está disponível.
O sistema é compatível com todos os drones multi-rotor com MTOW 5-110 kg.

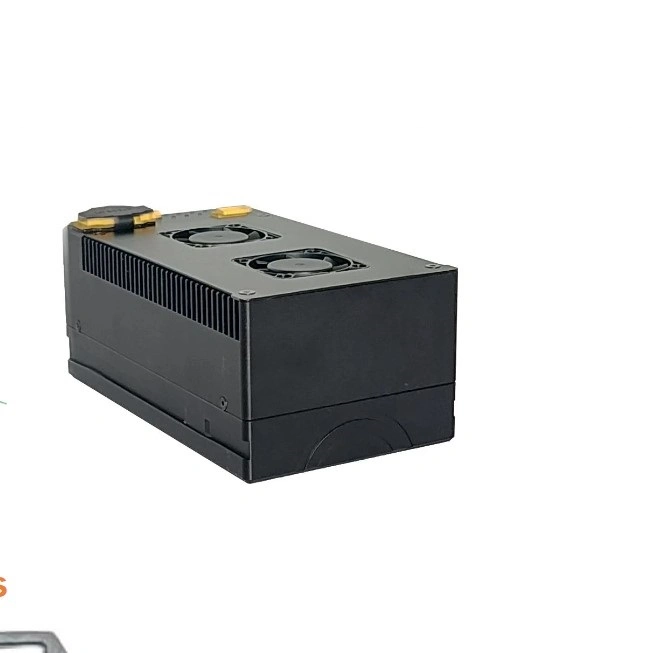

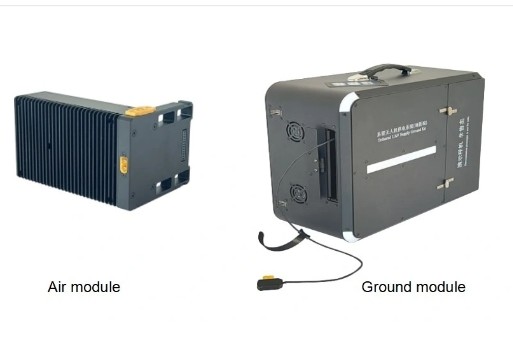

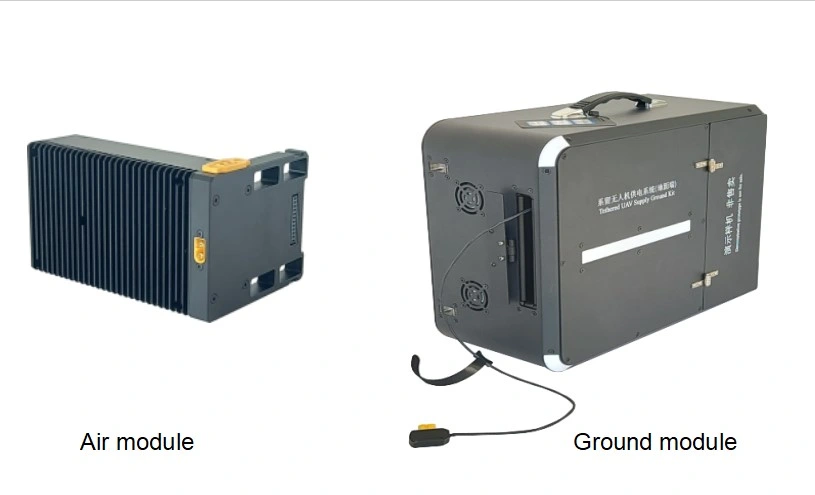

Unidade de alimentação TPS110M-M300/M350 para drone DJI M300 M350 Tether

1.Características ambientais

1) Temperatura ambiente: -20°C a 45°C (trabalho), -40°C a 65°C (armazenamento).
2) Umidade relativa: 10-80% RH (trabalho), 5-90% RH (armazenamento).
3) Altitude: 0-3000m.


2.Armódulofonte de alimentaçãopara o Tether Drone DJI M300 M350

1) Voltagem de entrada: 600~830Vdc entrada de grande amplitude.
2) Tensão de saída: 51,5 ± 0,5 Vdc, tensão de saída constante, suportando a personalização da tensão.
3) Potência de saída: 3000 W (potência nominal de longo prazo), 3500 W (valor máximo ≤ 10 s).
4) Função de proteção: proteção contra sobrevoltagem e subvoltagem de entrada, sobrevoltagem de saída, sobrecorrente, curto-circuito e proteção contra sobre temperatura.
5) Método de instalação: instalação por ligação e desconexão, igual ao método original de instalação da bateria, os drones e as caixas de aviação não requerem modificações.
6) Método de dissipação de calor: um ventilador externo dissipa ativamente o calor e um ducto de ar reservado é o arrefecimento por ar forçado.
7) Interface: entrada XT60, saída interface de bateria (alimentado por drones), saída XT60 (alimentado por iluminação).

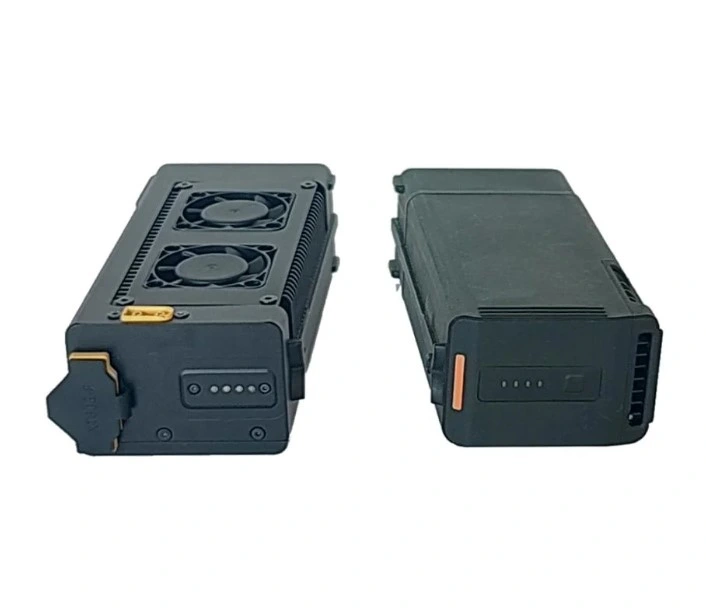

8) Tamanho: 163 × 92 × 65 ± 0,5 mm (substituir uma bateria TB60 sem ocupar espaço adicional de instalação).
9) Peso: 980 ± 20 g (substituir uma bateria TB60 de 1350 g para reduzir o peso de decolagem do drone).
10) Nível de protecção: IP54.

3Características funcionais

Introdução/Saída automática: seguir a decolagem e aterragem do UAV para sincronizar a entrada/saída do cabo, ajustar a tensão de forma adaptativa,e pressionar manualmente o botão para retrair o cabo enquanto a energia é cortada.

Função de comunicação: tem função de comunicação com fio com protocolo de porta serial e suporta função de comunicação sem fio com Bluetooth ou protocolo de porta serial sem fio.

Função de proteção: proteção contra sobrevoltagem e subvoltagem de entrada, sobrevoltagem de saída, sobrecorrente, curto-circuito, proteção contra sobre temperatura, eliminação de falhas e auto-recuperação.

Função de exibição de dados: A tela sensível ao toque de 4,0 polegadas exibe dados como tensão, corrente, temperatura, comprimento da tomada do cabo, data, hora, registros de operação, registros de falhas e informações sobre o estado de funcionamento.

Ajuste de configuração: O ecrã de exibição suporta a configuração e ajuste da velocidade de enrolamento do fio, tensão do enrolamento do fio, tensão do rolo do fio, comprimento de segurança, data e hora,e suporta a troca entre a exibição chinesa e Inglês.

Função de alarme de falha: quando o sistema funciona mal, a tela do ecrã rola para exibir informações de falha, e a luz do alarme de falha pisca vermelho e toca para alertar.

Equipamento de transporte: com um design de mochila, a mochila pode ser equipada com um conjunto completo de sistemas de ligação, incluindo uma caixa de ligação, fonte de alimentação do módulo de ar, unidade de iluminação (opcional),e outros acessóriosO peso total é de 12 ± 0,5 kg.



4.Parâmetros

Números		Parâmetros técnicos
Temperatura ambiente		-20°C a 45°C (de trabalho), -40°C a 65°C (de armazenamento)
Umidade relativa		RH de 10 a 80% (trabalho), RH de 5 a 90% (armazenamento)
Altitude		≤ 3000 m

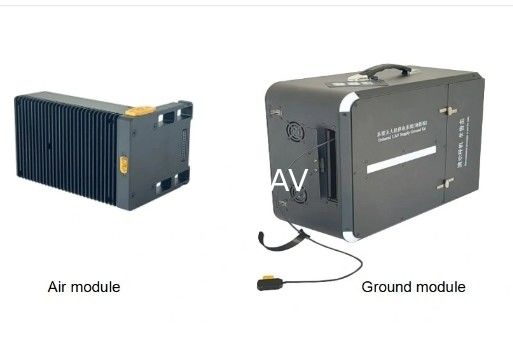

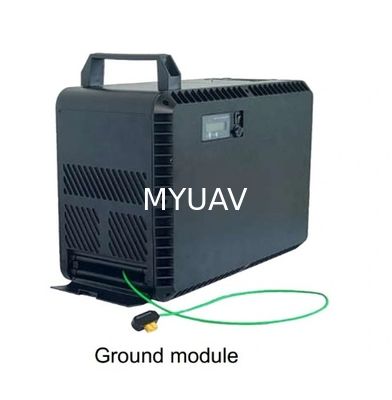

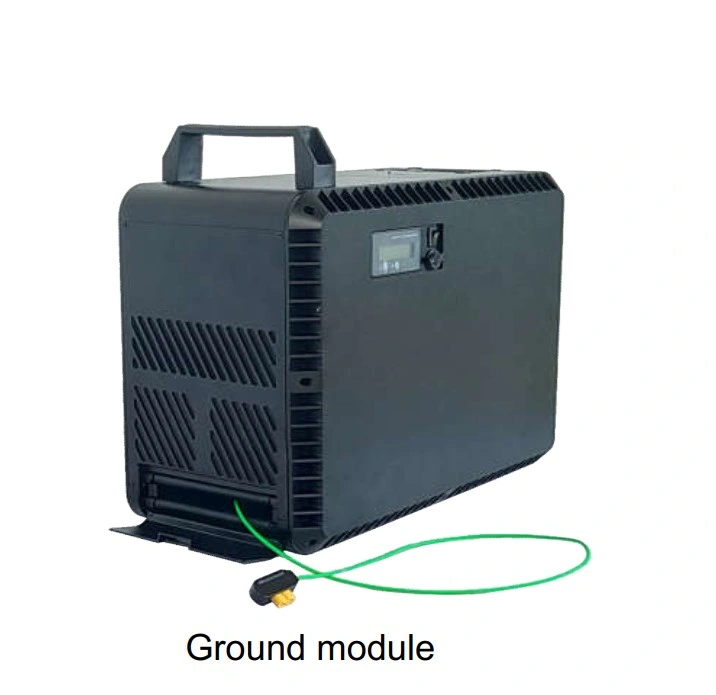

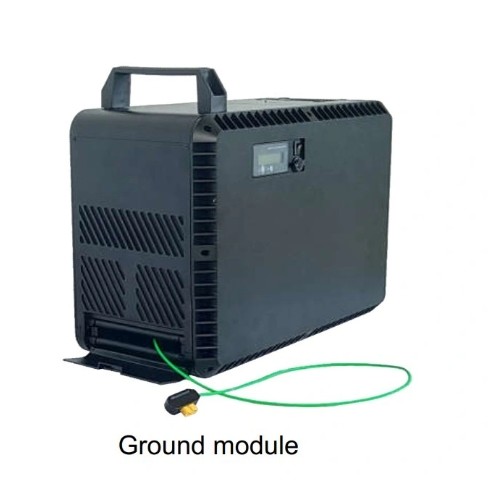

Modulo de potência de ligação	Voltagem de entrada	176-264Vac entrada de grande amplitude, monofase 220Vac@45-65Hz
	Voltagem de saída	400~750Vdc ajustável, padrão de fábrica 750Vdc
	Potência de saída	3500 W (potência nominal de longo prazo), 3850 W (valor máximo ≤ 30 s)
	Comprimento do cabo de armazenamento	suportando um cabo de armazenamento máximo ≥ 120 m
	Velocidade de retração	0-2m/s, ajustável
	Força de tração	0-10N, ajustável
	Interface	Conector de entrada com interruptor, cabo de saída XT60
	Chaves e interruptores	botão de ligação/desligação de alta tensão, botão de retracção forte do cabo, luz de alarme
	Tamanho	360 × 280 × 165 ± 0,5 mm, com exclusão das almofadas e das alças dos pés
	Peso	9.2 ± 0,2 kg, incluindo o cabo de 110 m
Cabos de ligação	Materiais	Fios de cobre revestidos de prata, camada de isolamento fluoroplástico composto, camada de fibras tecidas de grau de aviação de elevado módulo de tração
	Corrente	3-5A
	Resistência de CC	10.5 ± 0,2 Ω, ciclo de 100m@20 oC
	Resistência à tração	≥ 50 kg, resistente a retrações repetidas e tempos de liberação ≥ 500 vezes
	Resistência ao isolamento	≥ 3000Vdc, sem avaria durante 1 minuto
	Comprimento do cabo	55/110 ± 2m, suportando comprimento de linha personalizado
	Diâmetro exterior	2.6 ± 0,2 mm
	Peso	1.2 ± 0,05 kg/100 m

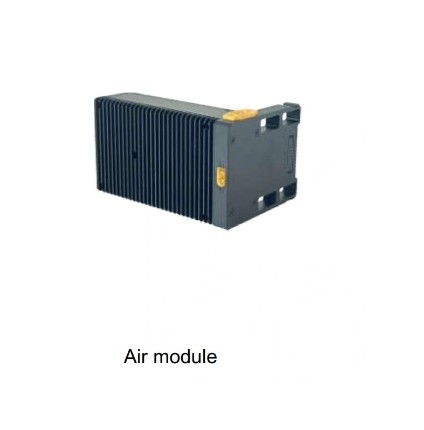

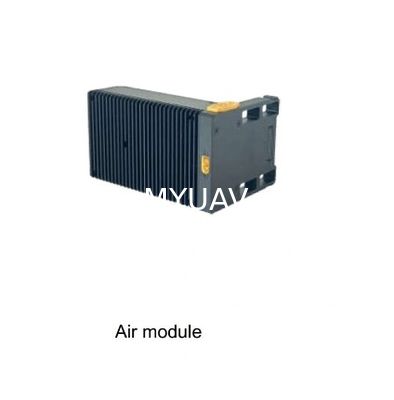

Módulo de ar	Voltagem de entrada	600~830Vdc entrada de grande amplitude
	Voltagem de saída	51.5 ± 0.5Vdc, tensão de saída constante
	Potência de saída	3000 W (potência nominal de longo prazo), 3500 W (valor máximo ≤ 10 s)
	Função de protecção	Protecção contra sobrevoltagem e subvoltagem de entrada, sobrevoltagem de saída, sobrecorrente, curto-circuito e sobre-temperatura
	Voltagem de isolamento	3000V (Vin-Vout), 1min, corrente de fuga ≤ 5mA, sem avaria, flashover ou fenômeno corona
	Método de instalação	instalação plug-in, igual ao método de instalação original da bateria, sem quaisquer modificações na caixa de drones e aviões
	Método de dissipação de calor	Refrigeração por ar natural
	Interface	Input XT60, interface de bateria de saída (alimentada por drones), saída XT60 (alimentada por iluminação)
	Nível de protecção	Proteção IP54
	Tamanho	158 × 92 × 110 ± 0,5 mm (substituir uma bateria TB60 sem ocupar espaço adicional de instalação)
	Peso	960 ± 10 g



Parâmetros para os objectivos dos elementos
1Voltagem de entrada da caixa de ligação à terra: 176-264Vac entrada de larga amplitude, 220Vac de fase única.
2. Voltagem de saída da fonte de alimentação do módulo de ar: 25,5 ± 0,3Vdc saída de tensão constante. O UAV opera sob a condição de fonte de alimentação ligada e a bateria de reserva permanece totalmente carregada durante todo o voo. o processo inteiro sem perda de energia.
3. Potência de saída do equipamento: alimentação do módulo de ar ≥ 2000W, caixa de fixação à terra ≥ 3500W.
4Dimensões da fonte de alimentação do módulo de ar: ≤ 156 × 75 × 48 mm, substituir uma bateria TB30 sem ocupar espaço adicional de instalação.
5. Peso da fonte de alimentação do módulo de ar: ≤ 590 g, substituir uma bateria TB30 de 685 g.
6. Tamanho da caixa de fixação: ≤ 360 × 260 × 180 mm.
7- Peso da caixa de fixação: ≤ 9,2 kg, incluindo 110 m de cabos de fixação.
8Tamanho e peso do cabo: comprimento ≥ 110 m, diâmetro ≤ 2,4 mm, peso ≤ 1,1 kg/100 m.
9. Reel automático de entrada/saída: siga a decolagem e pouso do UAV para sincronizar o reel de cabo de entrada/saída, ajustar de forma adaptativa a tensão e retrair manualmente o cabo sob condições de perda de energia.
10Função de proteção contra sobrecorrência: quando a fonte de alimentação do módulo de ar produz sobrecorrência, fornece proteção contra descida de corrente constante.A saída não deve ser desligada diretamente e pode ser auto-restaurada.
11Função de comunicação: A caixa de terra de ligação tem uma função de comunicação com fio de protocolo serial e suporta a função de comunicação sem fio do Bluetooth ou protocolo serial sem fio.
12Função de exibição de dados: a tela sensível ao toque exibe dados como tensão, corrente, temperatura, comprimento da tomada, data, hora, registos de operação, registos de falhas e informações de estado de trabalho.
13- Ajuste de configuração: a tela de exibição suporta a configuração e ajuste da velocidade de coleta de fios, tensão de coleta de fios, tensão de liberação de fios, medidores de segurança, data e hora,e suporta a troca entre a exibição chinesa e Inglês.
14. Função de alarme de falha: quando o sistema funciona mal, a tela do ecrã desliza para exibir informações de falha e a luz do alarme de falha pisca vermelho e toca para alertar.
15Nível de proteção do equipamento do sistema: alimentação do módulo de ar ≥ IP54, caixa de fixação à terra ≥ IPx4.

16.Equipamento do sistema de transporte: design de mochila, a mochila pode ser equipada com um conjunto completo de sistemas de ligação, incluindo uma caixa de ligação, fonte de alimentação do módulo de ar, unidade de iluminação,e acessórios completos, com um peso total de ≤ 12,5 kg.

Para o sistema de energia ligado a drones, pode escolher vários tipos do formulário abaixo:

- Missões de dia e de noite.
- Relé de rádio.
- Gestão de crises
- Proteção do local
- Vigilância de trânsito.
- Segurança de eventos de grande escala
- Vigilância florestal
- Monitorização da indústria
-Monitorização da qualidade do ar

1O veículo aéreo não tripulado (UAV) com mais rotor é de certo perigo e destruição, uma operação inadequada pode causar ferimentos pessoais ou danos materiais,utilizar o produto em estrita conformidade com o manual de utilização
2O operador deve receber formação e exame profissional, o pessoal não treinado não deve manipular este produto.
3Não esteja bêbado, com mau estado de fadiga, doente ao manipular este produto
4. Deve manter o pessoal a uma distância segura entre os veículos aéreos não tripulados (UAV), constantemente para evitar a possibilidade de perigo
5Por favor, voem sob o peso de descolagem seguro, em caso de algum risco.
6Por favor, não voem sob condições de interferência eletromagnética.
7Por favor, sigam as leis locais e não voem na zona de exclusão aérea.
8- Por favor, não se aproxime nem toque no motor giratório ou na hélice, caso seja cortado pelas hélices giratórias.
9. Por favor, carregue as duas baterias completamente antes de instalá-las no UAV e certifique-se de que a sua pressão diferencial é inferior a 0,1 V
10. A bateria por muito tempo sem uso, por favor, guarde-o em local seco ventilado com 60% de eletricidade


Q1: Você suporta OEM/ODM?
R: Sim, podemos imprimir o seu logo no produto.
P2: Sobre amostras.
R2: Em circunstâncias normais, as amostras estarão prontas dentro de 7 dias, e 10-20 dias para pedidos OEM / ODM. A taxa de amostra e o transporte serão cobrados.
Q3: Qual é o prazo de entrega?
A3: Para encomendas regulares, podemos enviar dentro de 15 dias, para OEM/ODM, podemos enviar dentro de 25-45 dias (dependendo da quantidade).Nós vamos notificá-lo com antecedência do status e resolução.
Q4: Qual é a quantidade mínima de encomenda?
A4: Não existe MOQ para venda por atacado (1 peça aceita), incluindo OEM/ODM.
P5: Você pode reduzir o custo de envio?
R6: Ao calcular o custo de envio para você, nós sempre escolhemos o mais barato e mais seguro expresso.Não podemos manter os custos baixos porque não somos nós que somos pagos.Se achares que é caro para ti, podes sempre fazer a tua escolha.
