MYUAV Fornecedor de energia de alta tensão para drones / UAV conectados

Visão geral do produto

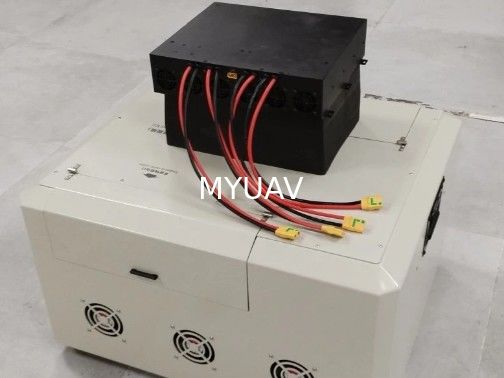

Este produto inclui duas partes: a caixa de ligação do extremo do solo e a fonte de alimentação aérea do extremo do céu.um cabo de ligação e um módulo de controlo inteligente para converter a energia AC monofásica da rede, gerador ou fonte de alimentação móvel em potência de alta tensão e transmiti-la para a fonte de alimentação aérea através do cabo de ligação.A fonte de alimentação aérea pode substituir com segurança uma bateria original e fornecer estabilização de tensão constante, fornecimento de energia contínuo e fiável de longa duração para o UAV sem reduzir o peso de carga padrão.O sistema tem a função de retração automática e liberação da linha sincronicamente após a subida e queda do UAV.

UAV adaptativo

1) Altura de voo de apoio: 120~200 m (longo do cabo: 220 m, comprimento de segurança reservado);
2) Peso de descolagem de apoio: 30~55 kg (a eficiência da força dos UAV é diferente, estes dados são apenas para referência).

Características ambientais
1) Temperatura ambiente: - 20°C a 45°C (trabalho), - 40°C a 65°C (armazenamento);
2) Umidade relativa: 10~80% RH (trabalho), 5~90% RH (armazenamento); 3) Altitude: 0 a 3000 m.

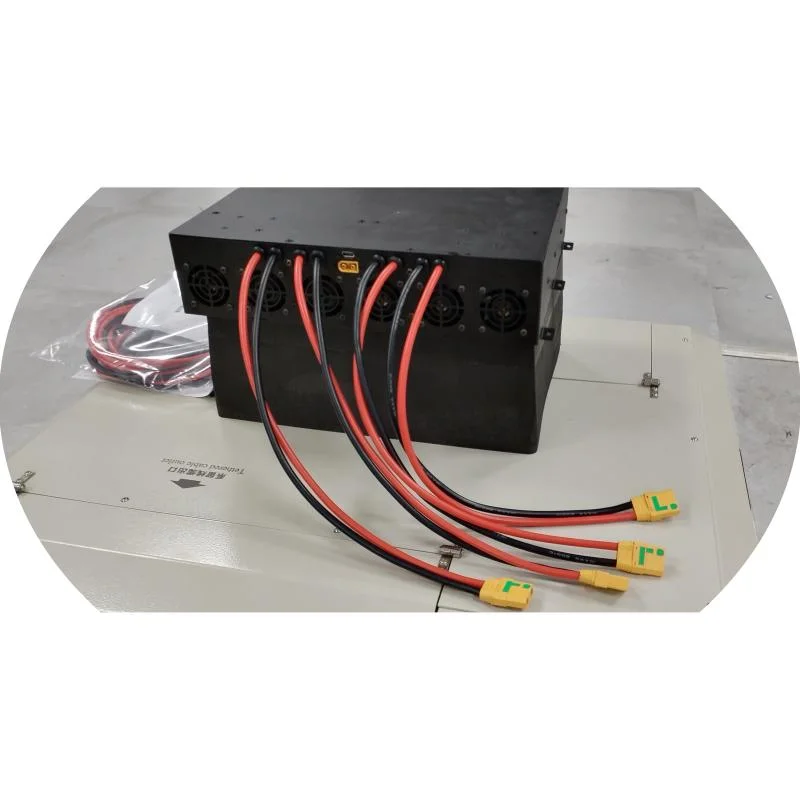

Fornecimento de energia do módulo de ar

Voltagem de entrada	580~810Vdc entrada de grande amplitude, saída de tensão constante
Voltagem de saída	50 ± 0,5 Vdc, suportando a personalização da tensão de saída
Potência de saída	1200 W (potência nominal de longo prazo), 15000 W (valor máximo ≤ 30 s)
Função de comunicação	Comunicação CAN, relato de tensão, corrente, temperatura e outros dados e estado
Método de instalação	para instalação reservada e fixada por parafusos
Modo de dissipação de calor	ventilador integrado de dissipação de calor ativa, refrigeração por ar forçado por conduta de ar reservada
Interface	entrada XT60, saída de descarga de fio, ou saída XT90, suporte à personalização da interface
Tamanho	295*254*71 ± 0,5 mm (excluindo orelhas e interfaces de instalação)

Peso	4.5 ± 0,1 kg (excluindo conectores e fios externos)

Função de protecção
A. Protecção contra sobrevoltagem e subvoltagem de entrada: protecção contra desligação, eliminação de falhas e auto-recuperação;
B. Protecção contra a sobrecorrência de saída: proteção contra a descida de corrente constante, eliminação de falhas e auto-recuperação;
C. Protecção contra curto-circuito de saída: operação de limitação da corrente de saída, eliminação de falhas e auto-recuperação;
D. Protecção contra a sobre-temperatura de saída: a temperatura da casca é de 95 ± 2,5 oC e após o arrefecimento e a auto-recuperação;
E. Protecção contra sobrevoltagem de saída: desligamento e bloqueio automáticos, reinicialização e ligação para recuperação;

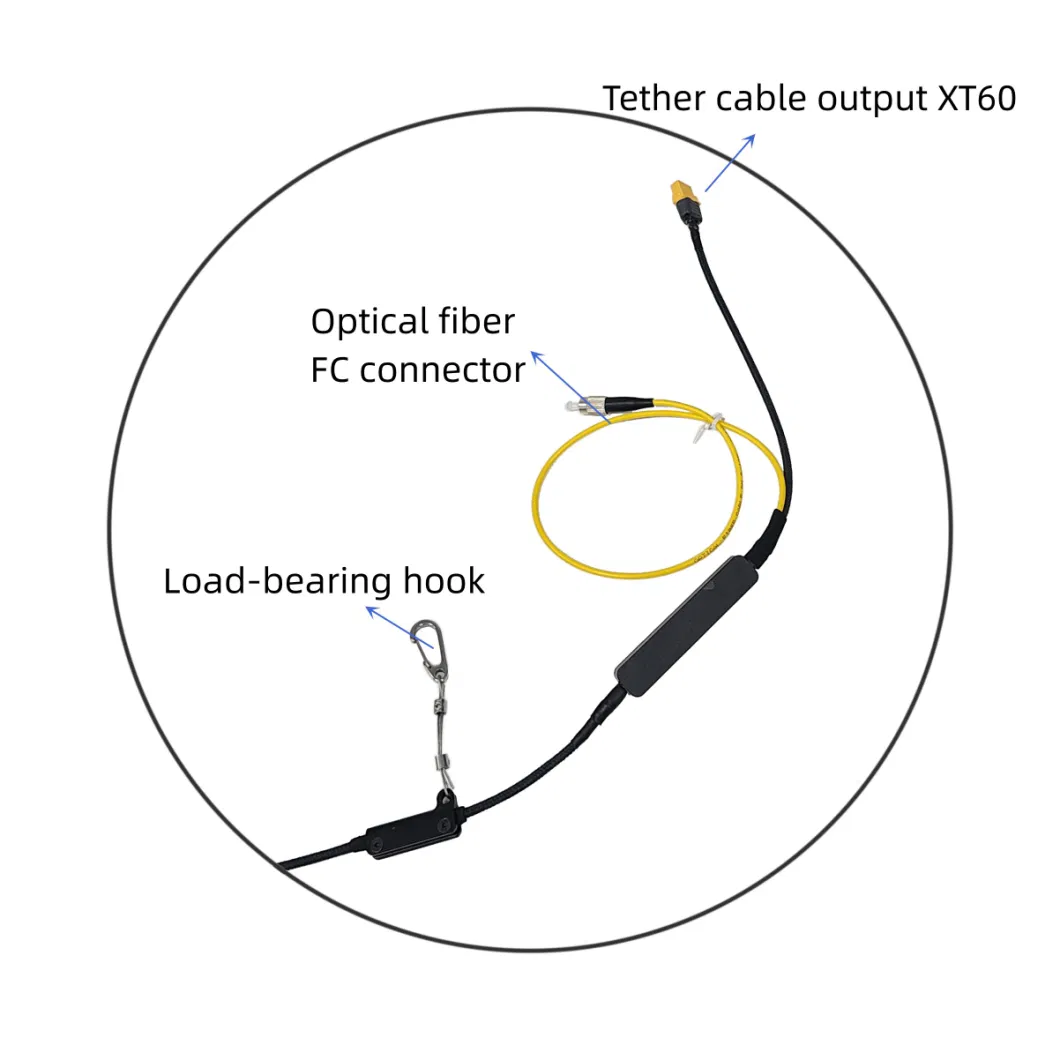

Cabos de ligação

Materiais	Fios de cobre revestidos de prata, camada de isolamento fluoroplástico composto, unidade de fibra óptica bem enrolada, bainha de copolímero resistente a altas temperaturas,camada de fibras tecidas de grau de aviação de elevado módulo de tração
Corrente de trabalho	15 a 20 A
Resistência de CC	2.5 ± 0,2 Ω, ciclo de 100 m @ 20 oC
Resistência à tração	≥ 150 kg, resistente a retrações repetidas e a tempos de liberação ≥ 1000 vezes
Resistência ao isolamento	≥ 3000Vdc, sem avaria durante 1 minuto
Comprimento do cabo	220 ± 2 m; cabo de fibra óptica 1 núcleo no interior do cabo de ligação e conector FC (opcional)
Diâmetro exterior	5.0 ± 0,2 mm
Peso	29 ± 0,5 g/m

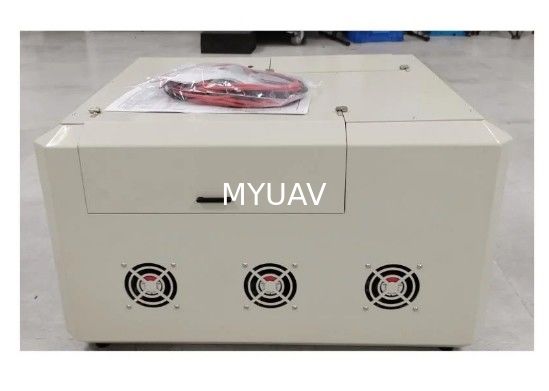

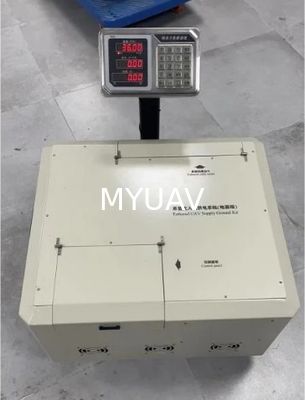

Fornecimento de energia do módulo terrestre

Voltagem de entrada	277~490Vac @ saída de carga total, 85~176Vac @ saída de meia carga, 50/60Hz
Voltagem de saída	400~750Vdc ajustável, padrão de fábrica 750Vdc
Potência de saída	20000W
Exibição de dados	4.3 polegadas tela sensível ao toque exibe corrente, tensão, temperatura, comprimento do cabo, registro de operação, registro de falha e outros dados
Função de alarme	quando o sistema tem falhas, a tela de exibição irá exibir as informações de falha, e a luz de aviso de falha vai piscar vermelho e bip
Função de comunicação	Interface de rede reservada, comunicação Modbus tcp, suporte à comunicação com fio e exibição de sincronização de telefone celular
Velocidade máxima de entrada e saída da bobina do cabo	0~2m/s, 10 marchas ajustáveis
Tensão de entrada e saída do cabo	A tensão de entrada e saída do cabo é dividida em 10 engrenagens, que podem ser ajustadas

Modo de funcionamento	bobina passiva para fora, bobina ativa para dentro, arranjo de fio automático, e pode pressionar o botão para forçar o bobina no cabo de descanso
Transportes de transporte	Transportáveis ou móveis em veículos

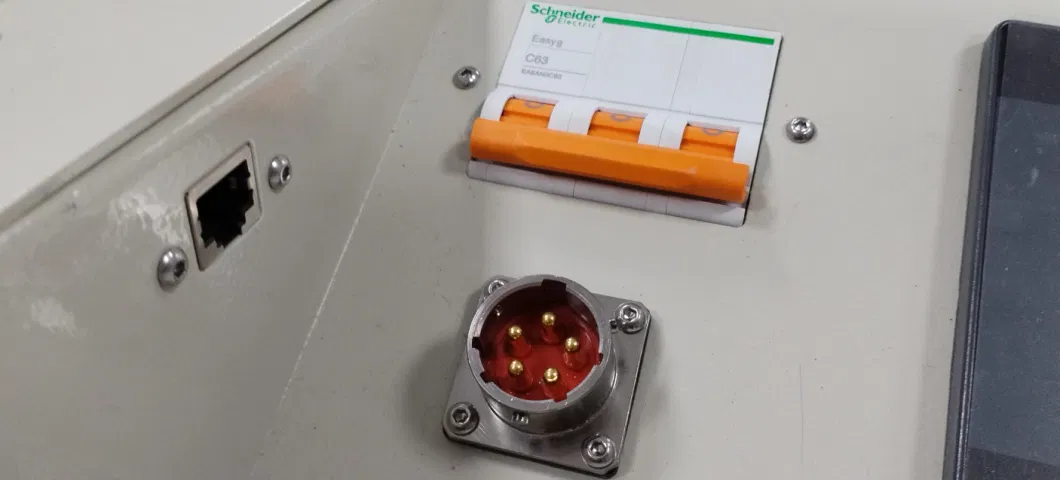

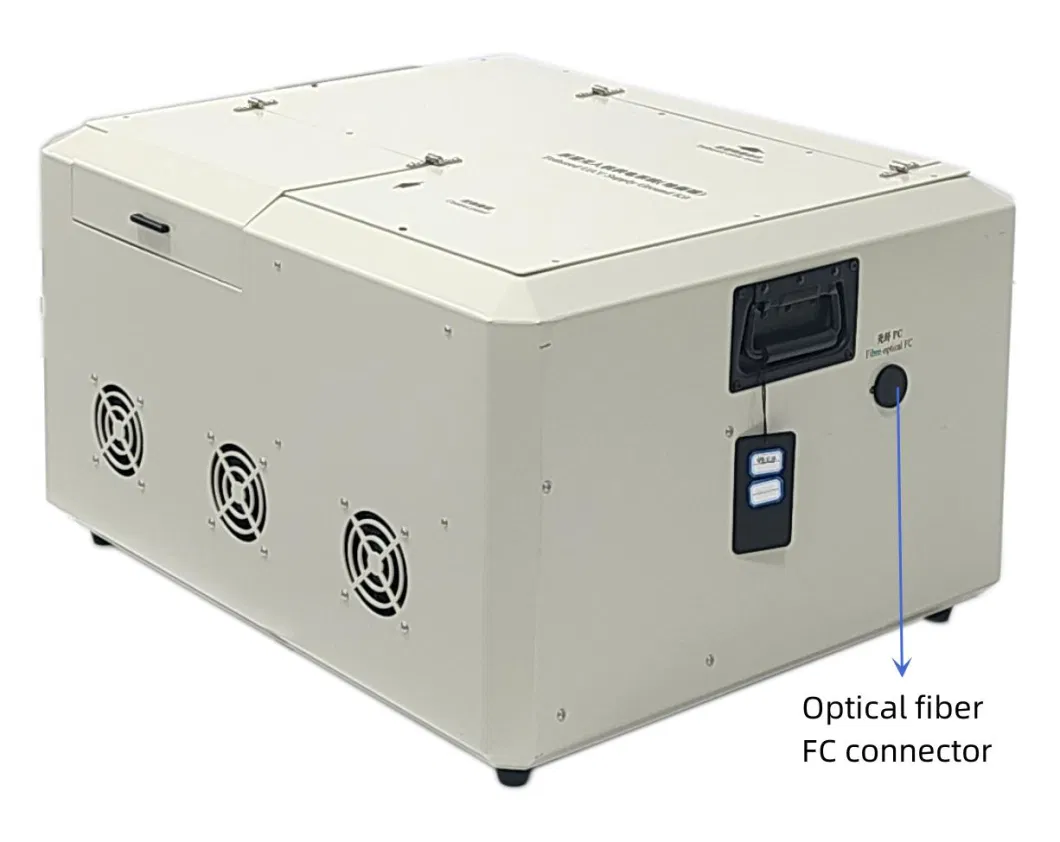

Interface	entrada de tomada de avião de 5 núcleos, porta FC de fibra óptica (opcional), porta de rede de comunicação, porta CAN

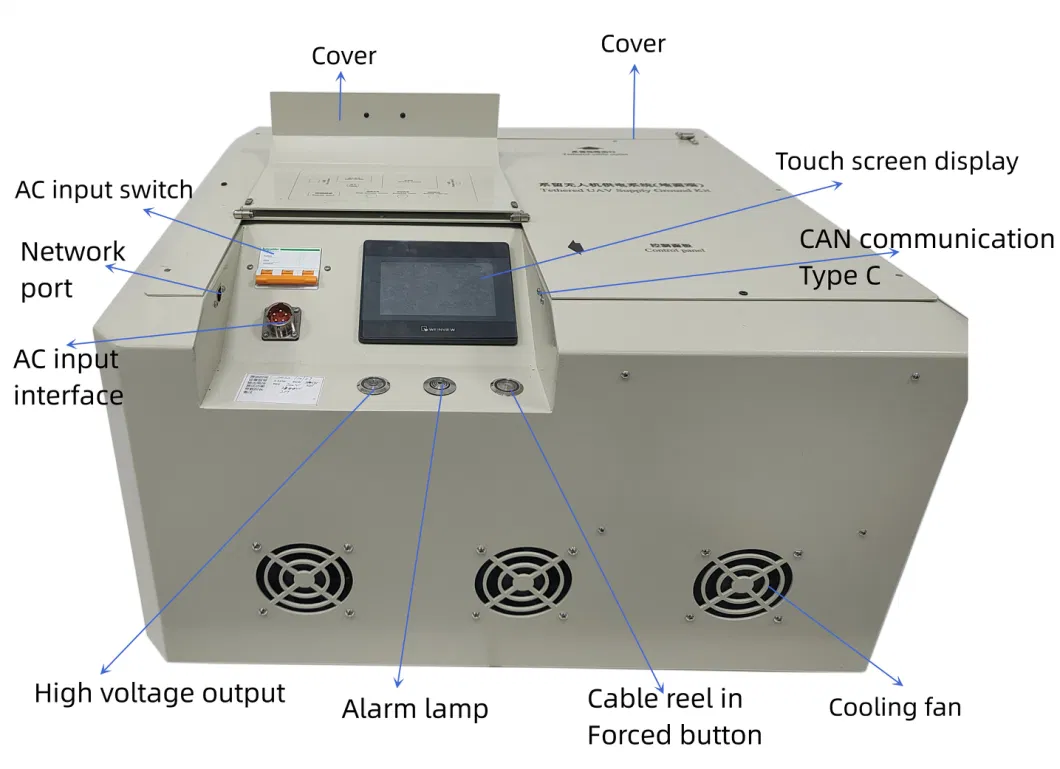

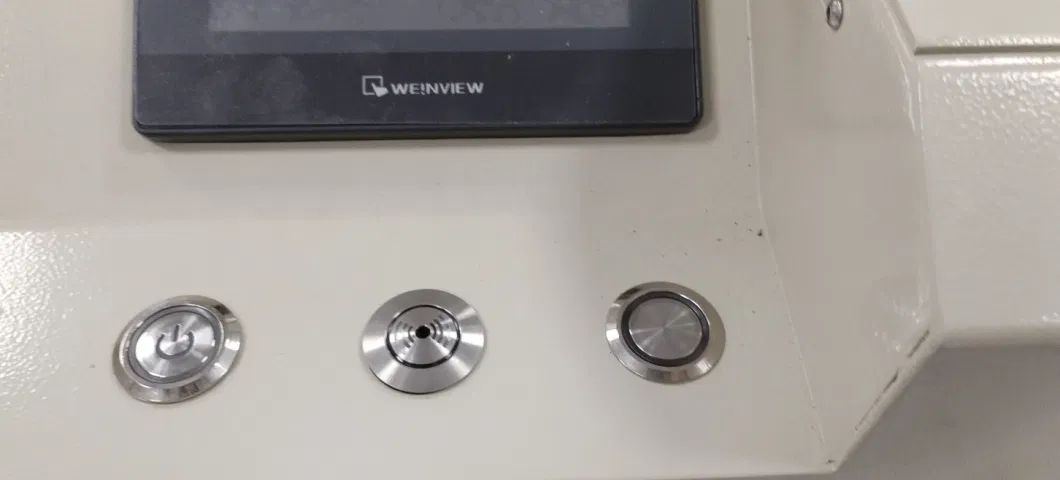

Botões e interruptores	botão de saída de alta tensão, bobina de cabo em botão forçado, interruptor de entrada AC, lâmpada de alarme
Tamanho	645*550*350 mm (estado de armazenamento)
Peso	36 kg (excluindo componentes opcionais)

Função de protecção
A. Protecção contra sobrevoltagem e subvoltagem de entrada: protecção contra desligação, eliminação de falhas e auto-recuperação;
B. Protecção contra a sobrecorrência de saída: proteção contra a descida de corrente constante, eliminação de falhas e auto-recuperação;
C. Protecção contra curto-circuito de saída: operação de limitação da corrente de saída, eliminação de falhas e auto-recuperação;
D. Protecção contra a sobre-temperatura de saída: a temperatura da casca é de 95 ± 2,5 oC e o arrefecimento é de auto-recuperação;
E. Protecção contra sobrevoltagem de saída: desligamento e bloqueio automáticos, reinicialização e ligação para recuperação;

Perguntas frequentes

1. **P: Qual é a central elétrica do MYUAV? **.
**A:** A central elétrica ligada do MYUAV é uma solução inovadora de geração de energia em alta altitude que utiliza a tecnologia de drones ligados para conectar um grande drone a uma fonte de energia terrestre.O drone carrega uma pequena turbina eólica ou um painel solar para voar alto no céu, usando recursos de vento ou luz solar de alta altitude para gerar eletricidade, e depois envia a energia de volta para o solo através de cabos amarrados.

2. **P: Como funciona a central elétrica ligada ao MYUAV? **.
**A:** O princípio de funcionamento consiste principalmente em utilizar o drone como plataforma para o elevar a uma altura que a turbina eólica tradicional não pode atingir, onde a velocidade do vento é mais estável e forte,Melhorando assim a eficiência da geração de energiaO UAV recebe um fornecimento constante de eletricidade através de cabos de alta resistência ligados ao solo para manter o voo do UAV e o funcionamento do equipamento de geração de energia.

3. **P: Quão eficiente é a central elétrica ligada ao MYUAV? **
**A:** Dado que os dados reais dependem do modelo específico do UAV e da configuração do equipamento de geração de energia,O MYUAV pode ter aumentado a produção de energia por unidade de área através da utilização eficiente dos recursos eólicos ou solaresEm comparação com as centrais tradicionais de energia terrestre, a energia eólica ou solar de alta altitude tem um maior potencial de geração de energia por unidade de área.Mas os números exatos de eficiência precisam referir-se aos indicadores de desempenho do produto fornecidos pela empresa MYUAV..

4. **P: Em que ambiente podem funcionar as centrais elétricas ligadas a MYUAV? **.
**A:** As centrais elétricas ligadas do MYUAV devem ser capazes de operar dentro de uma faixa segura de condições meteorológicas, como evitar condições meteorológicas extremas,assegurando a segurança e estabilidade dos cabos ligadosAs condições específicas do ambiente operacional devem ser consultadas com o MYUAV para obter normas pormenorizadas antes da compra.

5. **P: Como recuperar e manter UAVs amarrados? **.
**A:** O MYUAV pode estar equipado com um sistema de recuperação automatizado ou semiautomatizado para aterrissar e recuperar de forma segura o UAV equipado, se necessário,Ao realizar verificações de manutenção regulares no equipamento de geração de energia no UAVO processo de manutenção pode incluir a inspecção da integridade e a reparação do corpo do drone, do sistema de alimentação, do equipamento de geração de energia e dos cabos ligados.

Mais uma vez, as informações acima baseiam-se na aplicação geral da tecnologia de UAVs atados.por favor contacte a empresa directamente para obter as mais recentes e precisas descrições dos produtos, parâmetros de desempenho e apoio ao serviço.
