Sistema de alimentação do MYUAV

Sistema de alimentação do MYUAV

1.Características típicas
1) Leve e portátil: pequeno tamanho, leve peso, suportar a vara de tração ou portátil, fácil de transportar e rápida implantação;

2) Operação simples: após a ligação ser ligada, não é necessário operar o UAV durante a decolagem e aterragem, basta operar o UAV;

3) Potente: função de proteção de entrada e saída abrangente, armazenamento de registos de operação e falha, suporte à comunicação por fio e sincronização por telefone móvel;

4)Retração e retração automáticas: ajustamento adaptativo e arranjo automático de descolagem, de recolha e de cabo de acordo com a elevação e a velocidade da aeronave, sem intervenção humana;

5) Estabilização de tensão constante: a fonte de alimentação aérea tem uma ampla gama de entrada e saída de estabilização de tensão constante.

2.Drone adaptável
É combinado com UAVs correspondentes para formar um sistema de drone atado.
1) Altura de voo de apoio: 120~220 m (longo do cabo: 220 m, comprimento de segurança reservado);
2) Peso de descolagem de apoio: 30~55 kg (a eficiência da força dos UAV é diferente, estes dados são apenas para referência).

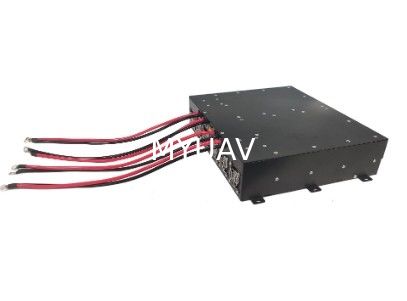

3.Módulo de ar(fornecimento de energia a bordo)


1) Voltagem de entrada: 580~810Vdc entrada de grande amplitude, saída de voltagem constante;
2) Tensão de saída: 50 ± 0,5 Vdc, suportando a personalização da tensão de saída;
3) Potência de saída: 12000 W (potência nominal a longo prazo), 15000 W (valor máximo ≤ 30 s);

4) Função de protecção
A. Protecção contra sobrevoltagem e subvoltagem de entrada: protecção contra desligação, eliminação de falhas e auto-recuperação;
B. Protecção contra a sobrecorrência de saída: proteção contra a descida de corrente constante, eliminação de falhas e auto-recuperação;
C. Protecção contra curto-circuito de saída: operação de limitação da corrente de saída, eliminação de falhas e auto-recuperação;
D. Protecção contra a sobre-temperatura de saída: a temperatura da casca é de 95 ± 2,5 oC e após o arrefecimento e a auto-recuperação;
E. Protecção contra sobrevoltagem de saída: desligamento e bloqueio automáticos, reinicialização e ligação para recuperação;

5) Função de comunicação: comunicação CAN, voltagem de informação, corrente, temperatura e outros dados e status;
6) Método de instalação: alça de instalação reservada e fixada por parafusos;
7) Modo de dissipação de calor: ventilador integrado de dissipação de calor ativa, refrigeração forçada por conduta de ar reservada;
8) Interface: entrada XT60, saída XT90, suporte à personalização da interface;
9) Dimensão: 295*254*71 ± 0,5 mm (excluindo o cabo de montagem e a interface);
10) Peso: 4,5 ± 0,1 kg (excluindo conectores e fios externos).


4.TÉter ccapazes


1) Material: fio de cobre prateado de vários fios, camada de isolamento fluoroplástico composto, unidade de fibra óptica bem enrolada, bainha de copolímero resistente a altas temperaturas,Fibras de trituração de alta resistência à tração, de classe aviadora;
2) Corrente de trabalho: 15~20A;
3) Resistência de corrente contínua: 2,5 ± 0,2 Ω, ciclo de 100 m @ 20 oC,
4) Resistência à tração: ≥ 200 kg, resistência a retrações e libertações repetidas ≥ 1000 vezes;
5) Resistência ao isolamento: ≥ 3000 Vdc, sem avaria durante 1min;
6) comprimento de amarração: 220 ± 2 m;
7) Comunicação por fibra óptica: 1 fibra óptica é personalizada com conector FC (opcional);
8) Diâmetro exterior: 4,5 ± 0,2 mm;
9) Peso: 46 ± 0,5 g/m.

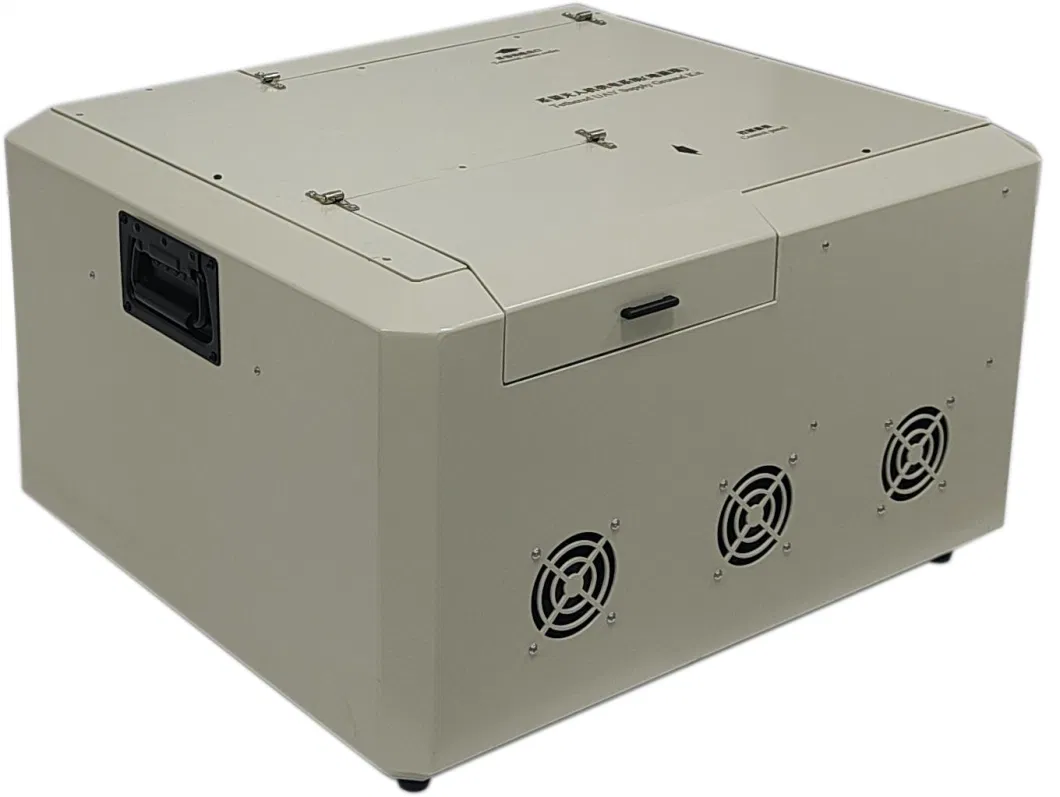

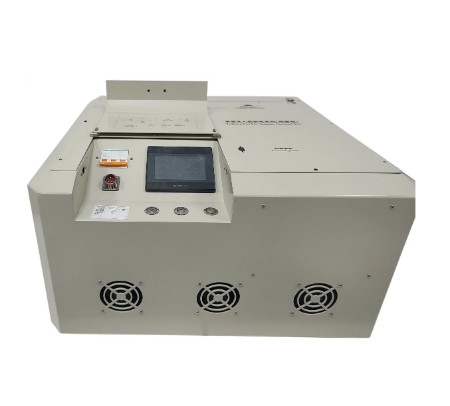

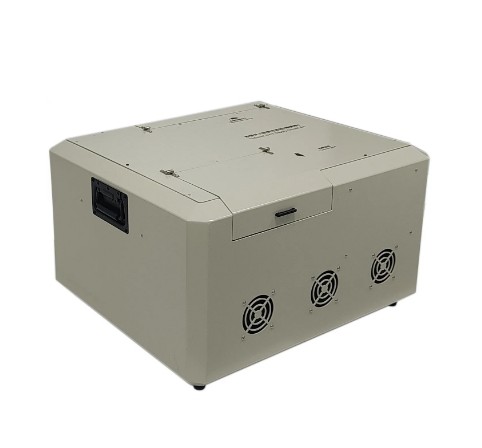

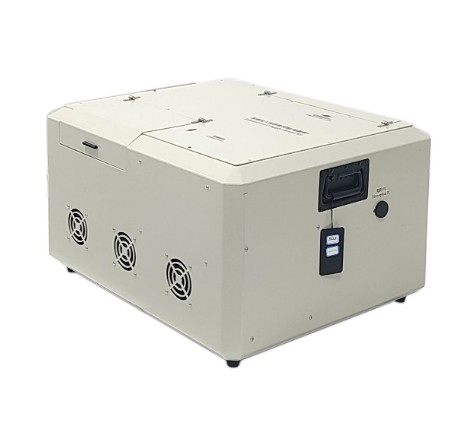

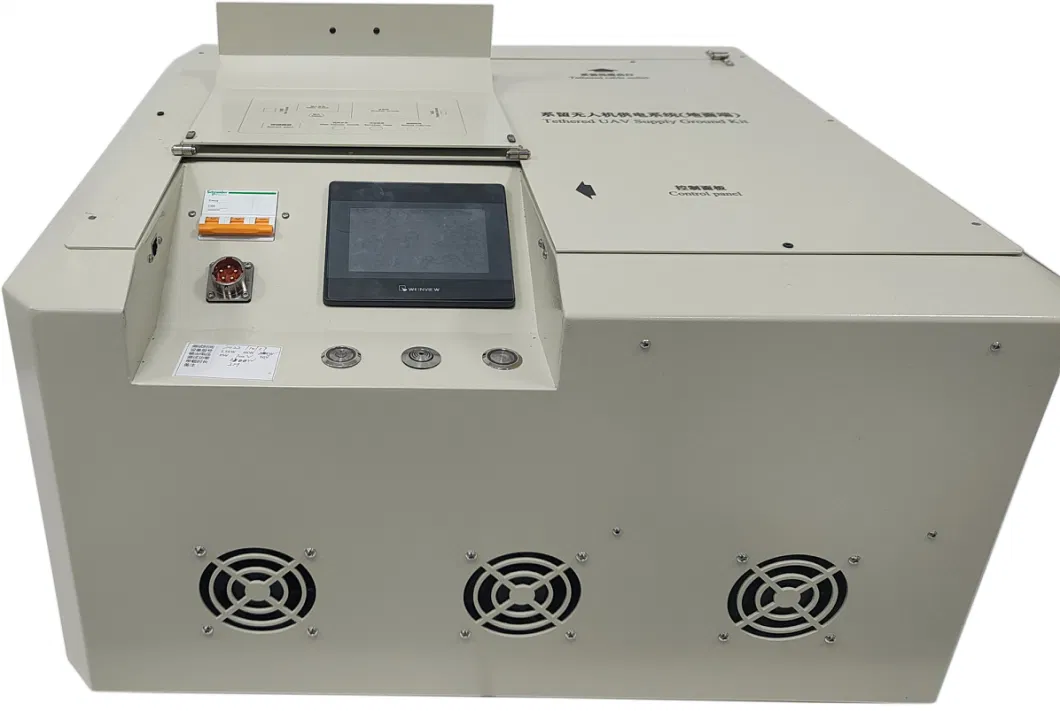

5.Terramódulo(TetheringCaixa)


1) Tensão de entrada: 270~490Vac trifásico, 50/60Hz;
2) Tensão de saída: 400~750Vdc ajustável, 750Vdc por defeito de fábrica;
3) Potência de saída: 20000 W;

4) Função de protecção
A. Protecção contra sobrevoltagem e subvoltagem de entrada: protecção contra desligação, eliminação de falhas e auto-recuperação;
B. Protecção contra a sobrecorrência de saída: proteção contra a descida de corrente constante, eliminação de falhas e auto-recuperação;
C. Protecção contra curto-circuito de saída: operação de limitação da corrente de saída, eliminação de falhas e auto-recuperação;
D. Protecção contra a sobre-temperatura de saída: a temperatura da casca é de 95 ± 2,5 oC e o arrefecimento é de auto-recuperação;
E. Protecção contra sobrevoltagem de saída: desligamento e bloqueio automáticos, reinicialização e ligação para recuperação;

5) Exibição de dados: tela sensível ao toque de 4,3 polegadas exibe corrente, tensão, temperatura, comprimento do cabo, registo de funcionamento, registo de falhas e outros dados;
6) Função de alarme: quando o sistema apresenta falhas, o ecrã de exibição exibirá as informações de falha e a luz de aviso de falha piscará em vermelho e fará um sinal de sinal;
7) Função de comunicação: interface de rede reservada, comunicação Modbus tcp, suporte à comunicação por cabo e à exibição de sincronização de telemóvel;
8) Velocidade máxima de entrada e saída do cabo: 0~2 m/s, 10 marchas ajustáveis;
9) Tensão de entrada e saída do cabo: a tensão de entrada e saída do cabo é dividida em 10 engrenagens, que podem ser ajustadas;
10) Modo de trabalho: desenrolar passivo, desenrolar ativo, arranjo automático do fio, e pode pressionar o botão para enrolar forçado no cabo de repouso;
11) Transporte de carga: suportar a vara de tração e transporte portátil à mão;
12) Interface: tomada de entrada 3 núcleo de tomada de avião, porta FC de fibra óptica (opcional), porta de rede de comunicação, porta LAN, Tipo-c;
13) Botões e interruptores: botão de saída de alta tensão, bobina de cabo em botão forçado, interruptor de entrada AC, lâmpada de alarme;
14) Tamanho: 645*550*350 ± 0,5 mm;

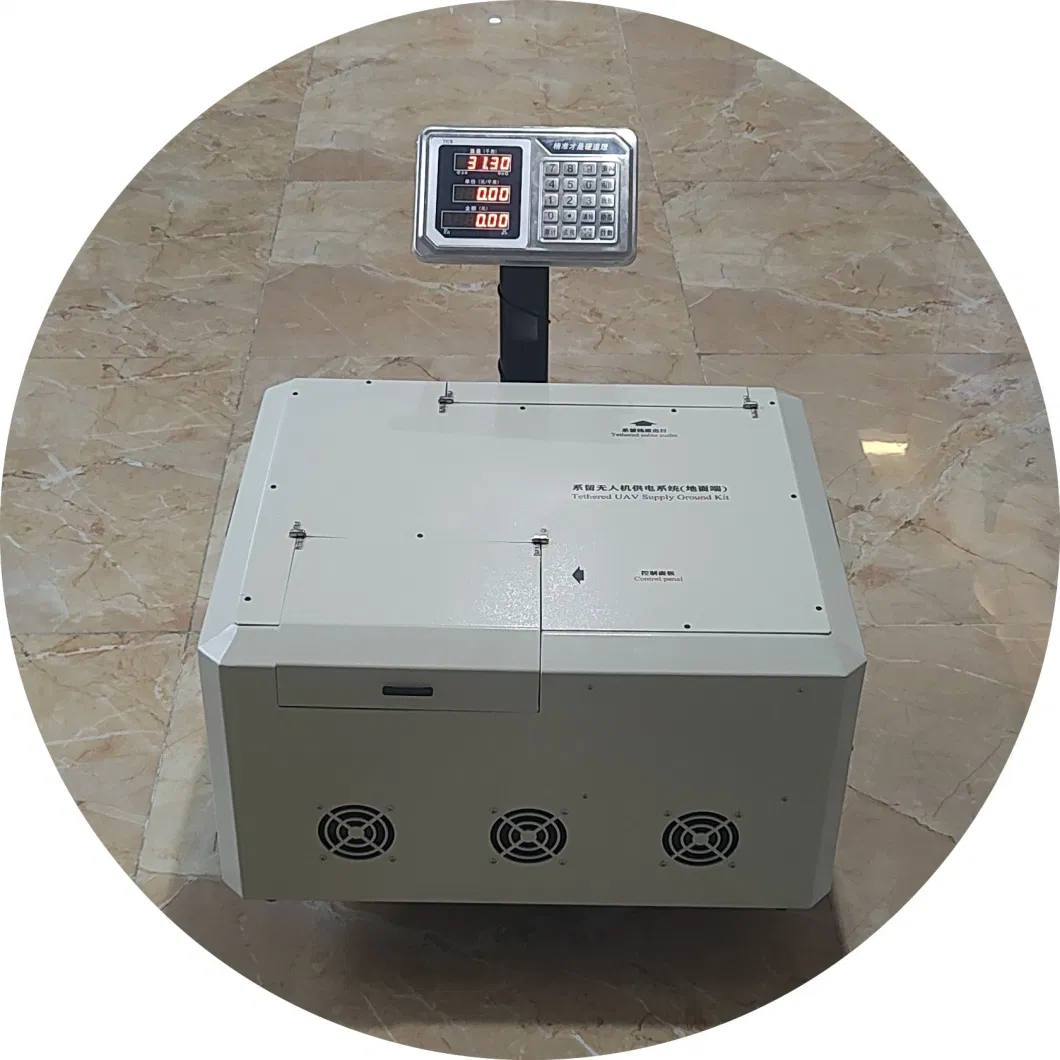

15) Peso: 40 ± 0,5 kg (incluindo o cabo ligado).

Perguntas frequentes

1. **P: Qual é a central elétrica do MYUAV? **.
**A:** A central elétrica ligada do MYUAV é uma solução inovadora de geração de energia em alta altitude que utiliza a tecnologia de drones ligados para conectar um grande drone a uma fonte de energia terrestre.O drone carrega uma pequena turbina eólica ou um painel solar para voar alto no céu, usando recursos de vento ou luz solar de alta altitude para gerar eletricidade, e depois envia a energia de volta para o solo através de cabos amarrados.

2. **P: Como funciona a central elétrica ligada ao MYUAV? **.
**A:** O princípio de funcionamento consiste principalmente em utilizar o drone como plataforma para o elevar a uma altura que a turbina eólica tradicional não pode atingir, onde a velocidade do vento é mais estável e forte,Melhorando assim a eficiência da geração de energiaO UAV recebe um fornecimento constante de eletricidade através de cabos de alta resistência ligados ao solo para manter o voo do UAV e o funcionamento do equipamento de geração de energia.

3. **P: Quão eficiente é a central elétrica ligada ao MYUAV? **
**A:** Dado que os dados reais dependem do modelo específico do UAV e da configuração do equipamento de geração de energia,O MYUAV pode ter aumentado a produção de energia por unidade de área através da utilização eficiente dos recursos eólicos ou solaresEm comparação com as centrais tradicionais de energia terrestre, a energia eólica ou solar de alta altitude tem um maior potencial de geração de energia por unidade de área.Mas os números exatos de eficiência precisam referir-se aos indicadores de desempenho do produto fornecidos pela empresa MYUAV..

4. **P: Em que ambiente podem funcionar as centrais elétricas ligadas a MYUAV? **.
**A:** As centrais elétricas ligadas do MYUAV devem ser capazes de operar dentro de uma faixa segura de condições meteorológicas, como evitar condições meteorológicas extremas,assegurando a segurança e estabilidade dos cabos ligadosAs condições específicas do ambiente operacional devem ser consultadas com o MYUAV para obter normas pormenorizadas antes da compra.

5. **P: Como recuperar e manter UAVs amarrados? **.
**A:** O MYUAV pode estar equipado com um sistema de recuperação automatizado ou semiautomatizado para aterrissar e recuperar de forma segura o UAV equipado, se necessário,Ao realizar verificações de manutenção regulares no equipamento de geração de energia no UAVO processo de manutenção pode incluir a inspecção da integridade e a reparação do corpo do drone, do sistema de alimentação, do equipamento de geração de energia e dos cabos ligados.

Mais uma vez, as informações acima baseiam-se na aplicação geral da tecnologia de UAVs atados.por favor contacte a empresa directamente para obter as mais recentes e precisas descrições dos produtos, parâmetros de desempenho e apoio ao serviço.
