Myuav Drone 220m 55kg Estação Elétrica Atada

MYUAV Tether Power Station para Mtow 55kg 220m Cable Auto Reel

1.Características típicas
Leve e portátil: pequeno em tamanho e leve em peso, suportando rolagem ou portabilidade, fácil de transportar e rápida implantação.

Fácil de operar: Após a conexão e ligação, não há necessidade de operar o drone durante a decolagem e aterragem, basta se concentrar nas operações de voo.

Multifuncional: função de proteção de entrada e saída abrangente (auto-recuperação), armazenamento de registos de funcionamento e falhas, suporte à comunicação por fio e à exibição e controlo móveis.

Retracção e retracção automática: Pode ajustar e liberar automaticamente, enrolar e colocar cabos com base na elevação, velocidade e outros estados do drone, sem intervenção humana.

Regulação de tensão constante: a fonte de alimentação de bordo tem uma ampla gama de entrada e saída de regulação de tensão constante,e a capacidade da bateria de reserva equipada pode atender ao tempo de aterragem segura do drone.


2.Drone adaptável
Utilizado em conjunto com os drones correspondentes para formar um sistema de drones atado
Altitude de voo de apoio: 120-200 m (cabo atado 220 m, comprimento de segurança reservado)
Peso de descolagem de apoio: 30~55 kg (a eficiência energética dos drones varia, os parâmetros são apenas para referência)

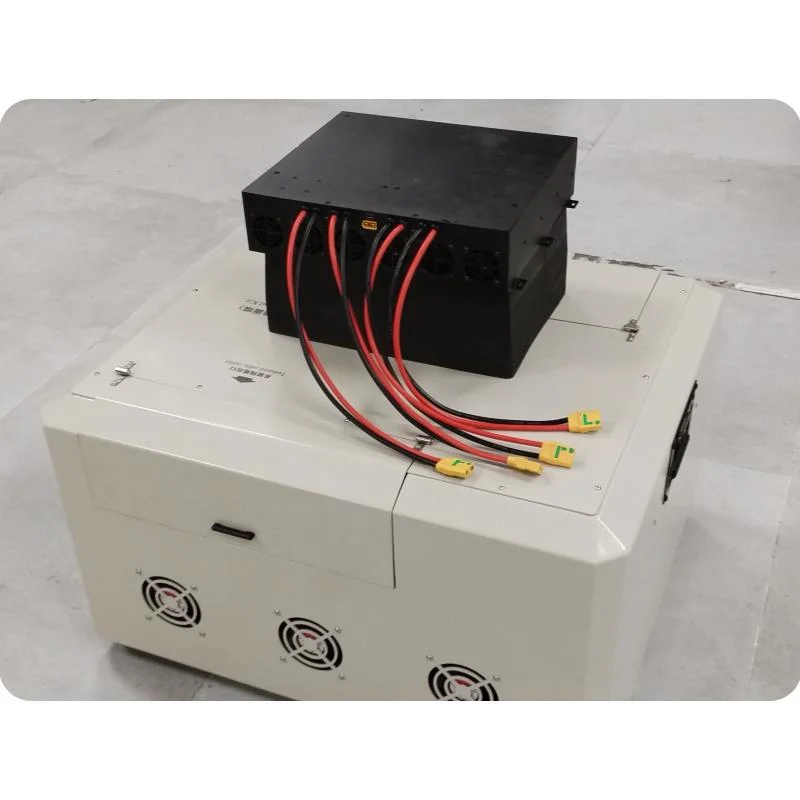

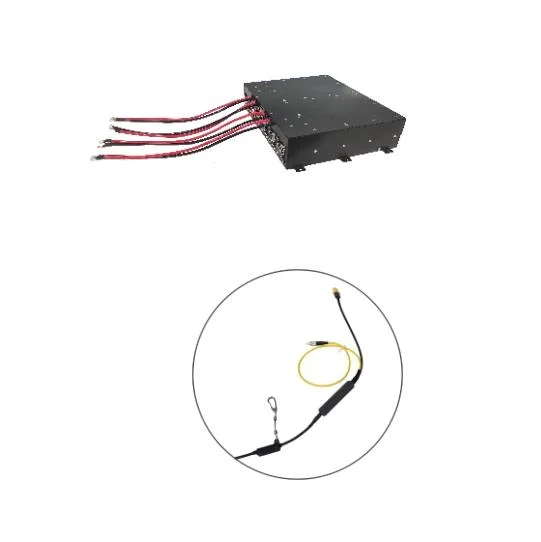

3.Módulo de ar(fornecimento de energia a bordo)

1) Voltagem de entrada: entrada num vasto intervalo de 580-810 Vdc, tensão de saída constante;
2) Tensão de saída: 50 ± 0,5 Vdc, suportando tensão de saída personalizada;
3) Potência de saída: 12000 W (potência nominal a longo prazo), 15000 W (valor máximo ≤ 30 s);

4) Função de protecção
a. Protecção contra sobrevoltagem e subvoltagem de entrada: protecção contra desligamento, eliminação de falhas e auto-recuperação;
b. Protecção contra a sobrecorrência de saída: proteção contra a descida de corrente constante, eliminação de falhas e auto-recuperação;
c. Protecção contra curto-circuito de saída: operação de limitação da corrente de saída, eliminação de falhas e auto-recuperação;
d. Protecção contra a sobre-temperatura de saída: a temperatura da carcaça é de 95 ± 2,5 oC e é desligada e auto-recupera após o arrefecimento;
e. Protecção contra sobrevoltagem de saída: desligamento e bloqueio automáticos, reinicialização e recuperação da energia;

5) Função de comunicação: comunicação CAN, voltagem de informação, corrente, temperatura e outros dados e status;
6) Método de instalação: reservar as orelhas de instalação e fixá-las com parafusos;
7) Método de dissipação de calor: ventilador incorporado para dissipação de calor ativa, conduto de ar reservado para arrefecimento por ar forçado;
8) Interface: entrada XT60, saídaXT90 ouDesmontagem de fios, suporte à personalização de interfaces;
9) Tamanho: 295*254*71 ± 0,5 mm (excluindo as orelhas e as interfaces de instalação);
10) Peso: 4,5 ± 0,1 kg (excluindo conectores e fios externos);



4.TÉter ccapazes


1) Material: fio de cobre revestido de prata com múltiplos fios, camada de isolamento fluoroplástico composto, unidade de fibra óptica bem enrolada, bainha de copolímero resistente a altas temperaturas,camada de fibras tecidas de grau de aviação de elevado módulo de tração;
2) Corrente de trabalho: 15-20A;
3) Resistência de corrente contínua: 2,5 ± 0,2 Ω, ciclo de 100 m @ 20 oC,
4) Resistência à tração: ≥ 150 kg, resistente a retrações repetidas e a tempos de libertação ≥ 1000 vezes;
5) Resistência ao isolamento: ≥ 3000 Vdc, sem avarias durante 1 minuto;
6) comprimento do cabo: 220 ± 2 m (suporta comprimentos de cabo personalizados de 160 ~ 330 m);
7) Comunicação por fibra óptica: a configuração padrão não inclui fibras ópticas e 1-2 fibras ópticas são opcionais;
8) Diâmetro exterior: 4,5 ± 0,2 mm;
9) Peso: 46 ± 0,5 g/m.

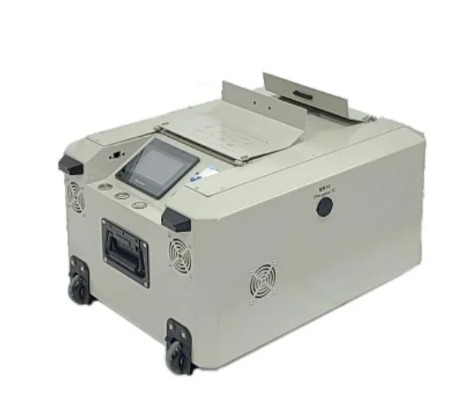

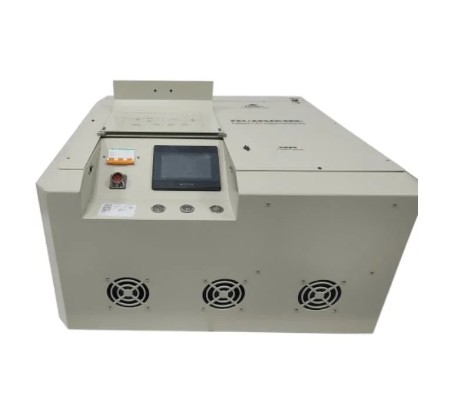

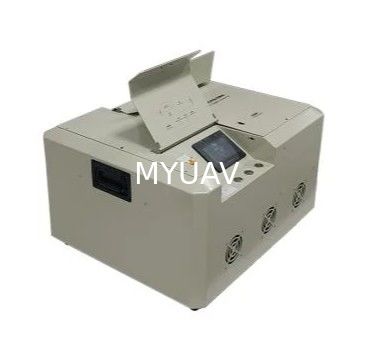

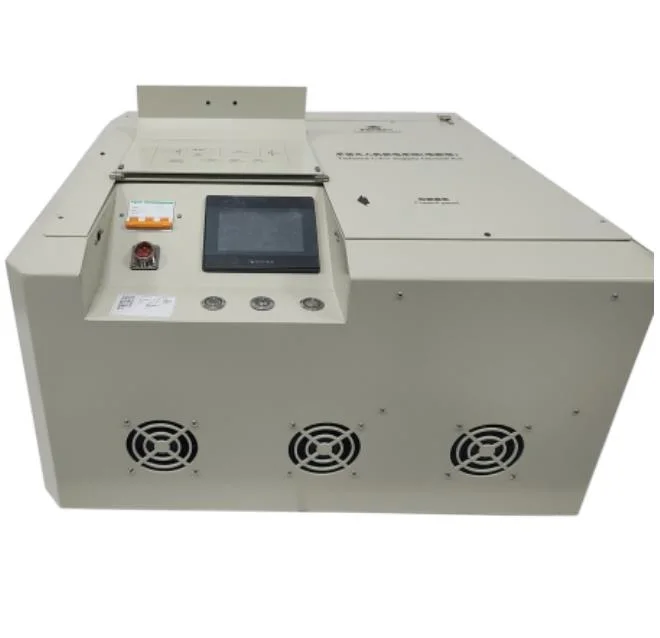

5.Terramódulo(TetheringCaixa)


1) Tensão de entrada: 260-530 Vac (3 fases, energia interna/gerador).
2) Tensão de saída: 400~750Vdc ajustável, 750Vdc por defeito de fábrica;
3) Potência de saída: 20000 W;


4) Função de protecção:
A. Protecção contra sobrevoltagem e subvoltagem de entrada: protecção contra desligação, eliminação de falhas e auto-recuperação;
B. Protecção contra a sobrecorrência de saída: proteção contra a descida de corrente constante, eliminação de falhas e auto-recuperação;
C. Protecção contra curto-circuito de saída: operação de limitação da corrente de saída, eliminação de falhas e auto-recuperação;
D. Protecção contra excesso de temperatura de saída: a temperatura da casca é de 95 ± 2,5 oC e, após o arrefecimento, é auto-recuperação;
E. Protecção contra sobrevoltagem de saída: desligamento e bloqueio automáticos, reinicialização e ligação para recuperação;

5) Exibição de dados: tela sensível ao toque de 4,3 polegadas exibe corrente, tensão, temperatura, comprimento do cabo, registo de funcionamento, registo de falhas e outros dados;
6) Função de alarme: em caso de falha do sistema, o ecrã de exibição irá rolar para exibir informações de falha, e a luz de aviso de falha irá piscar vermelho e sinal de sinal;
7) Função de comunicação: Comunicação Modbus TCP (produto padrão não tem interface aberta), suportando comunicação por fio e exibição síncrona de telemóvel
8) Velocidade de retração: 0~2 m/s, 10 marchas ajustáveis;
9) Recuperação e liberação da tensão: a tensão de retração e liberação é dividida em 10 engrenagens, que podem ser ajustadas;
10) Modo de funcionamento: cabo de descarga passivo, cabo de descarga ativo no cabo, enrolamento automático do cabo de fixação e cabo de descarga forçada com botão;

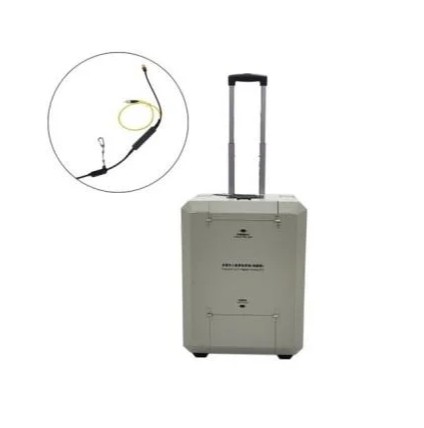

11) Transporte portátil: pode ser transportado ou movido num automóvel, opcional com componentes de barra de tração e rolos.

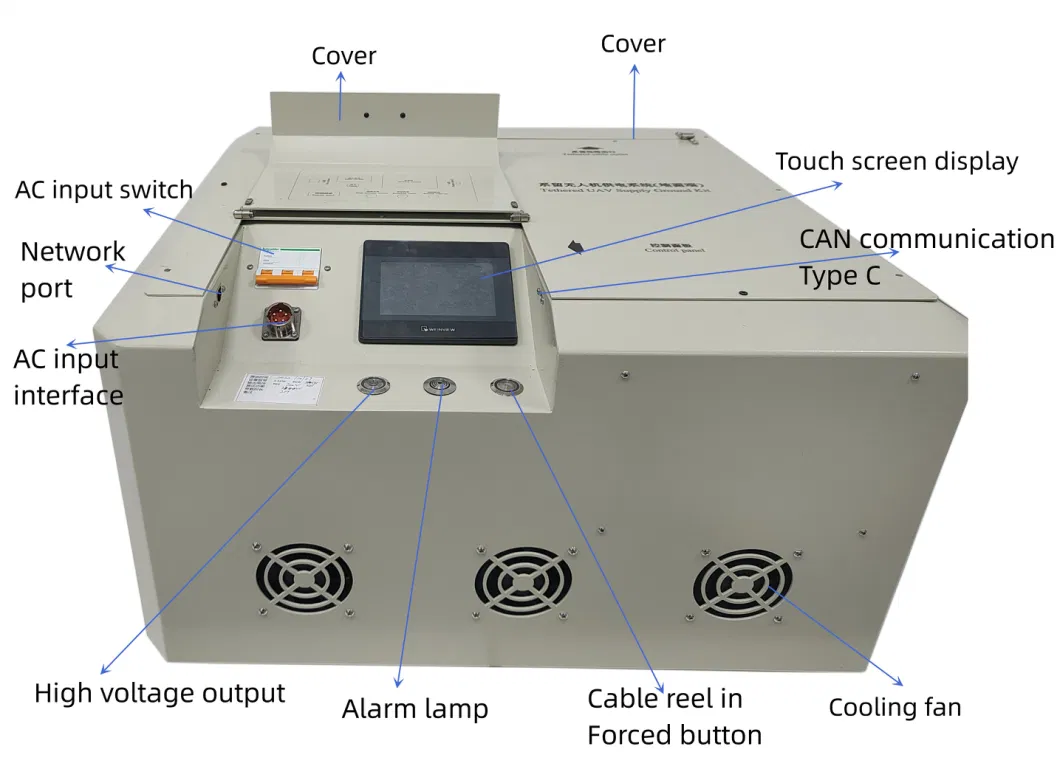

12) Interface: tomada de cinco núcleos de tomada de avião, porta FC de fibra óptica (opcional), porta de rede de comunicação, Tipo-c;
13) Botões e interruptores: botão de saída de alta tensão, bobina de cabo em botão forçado, interruptor de entrada AC, lâmpada de alarme;
14) Comunicação por fibra óptica: as configurações padrão não incluem fibras ópticas e podem ser equipadas com um ou vários cabos ópticos optoeletrônicos compostos.
15) Tamanho: 645*550*350 mm (estado de armazenamento).
16) Peso: 40 kg (excluindo componentes opcionais)
17) Temperatura de trabalho: -25°C a 55°C.
18) Altitude: 3000 m

Perguntas frequentes

1. **P: Qual é a central elétrica do MYUAV? **.
**A:** A central elétrica ligada do MYUAV é uma solução inovadora de geração de energia em alta altitude que utiliza a tecnologia de drones ligados para conectar um grande drone a uma fonte de energia terrestre.O drone carrega uma pequena turbina eólica ou um painel solar para voar alto no céu, usando recursos de vento ou luz solar de alta altitude para gerar eletricidade, e depois envia a energia de volta para o solo através de cabos amarrados.

2. **P: Como funciona a central elétrica ligada ao MYUAV? **.
**A:** O princípio de funcionamento consiste principalmente em utilizar o drone como plataforma para o elevar a uma altura que a turbina eólica tradicional não pode atingir, onde a velocidade do vento é mais estável e forte,Melhorando assim a eficiência da geração de energiaO UAV recebe um fornecimento constante de eletricidade através de cabos de alta resistência ligados ao solo para manter o voo do UAV e o funcionamento do equipamento de geração de energia.

3. **P: Quão eficiente é a central elétrica ligada ao MYUAV? **
**A:** Dado que os dados reais dependem do modelo específico do UAV e da configuração do equipamento de geração de energia,O MYUAV pode ter aumentado a produção de energia por unidade de área através da utilização eficiente dos recursos eólicos ou solaresEm comparação com as centrais tradicionais de energia terrestre, a energia eólica ou solar de alta altitude tem um maior potencial de geração de energia por unidade de área.Mas os números exatos de eficiência precisam referir-se aos indicadores de desempenho do produto fornecidos pela empresa MYUAV..

4. **P: Em que ambiente podem funcionar as centrais elétricas ligadas a MYUAV? **.
**A:** As centrais elétricas ligadas do MYUAV devem ser capazes de operar dentro de uma faixa segura de condições meteorológicas, como evitar condições meteorológicas extremas,assegurando a segurança e estabilidade dos cabos ligadosAs condições específicas do ambiente operacional devem ser consultadas com o MYUAV para obter normas pormenorizadas antes da compra.

5. **P: Como recuperar e manter UAVs amarrados? **.
**A:** O MYUAV pode estar equipado com um sistema de recuperação automatizado ou semiautomatizado para aterrissar e recuperar de forma segura o UAV equipado, se necessário,Ao realizar verificações de manutenção regulares no equipamento de geração de energia no UAVO processo de manutenção pode incluir a inspecção da integridade e a reparação do corpo do drone, do sistema de alimentação, do equipamento de geração de energia e dos cabos ligados.

Mais uma vez, as informações acima baseiam-se na aplicação geral da tecnologia de UAVs atados.por favor contacte a empresa directamente para obter as mais recentes e precisas descrições dos produtos, parâmetros de desempenho e apoio ao serviço.
