12kW 240A Solução de energia de drones ligados

12kW de potência do drone, 6,36 kg, 31x24x11cm

Solução de drones amarrados

Sistema Modelo: MJ-12K

Sistema Nome: 12kw 12S Veículo aéreo não tripulado amarrado sistema

Scenário de aplicação:

1. construção de engenharia
2. Patrulha diária
3. Patrulha Especial da Polícia
4. Investigação de drogas
5. Patrulha de trânsito
6. Patrulha Florestal

Pessoa solteira Pode concluir a preparação pré-decolagem no prazo de 5 minutos;

Vantagens do plano

1. Longos voos de resistência

Fornecendo continuamente energia de drones no chão, - Não, não, não.

2. Métodos de alimentação múltipla

Fornecimento de energia de 380 V, fonte de alimentação do gerador

3. Alta segurança

Instalação de montagem de veículos aéreos não tripulados, suporte de arranque a quente e a frio, comutação contínua das baterias do corpo depois interrupção de energia

Configuração do sistema

1. 6 eixos/8 eixos Veículo aéreo não tripulado pesado (fornecido pelo cliente)

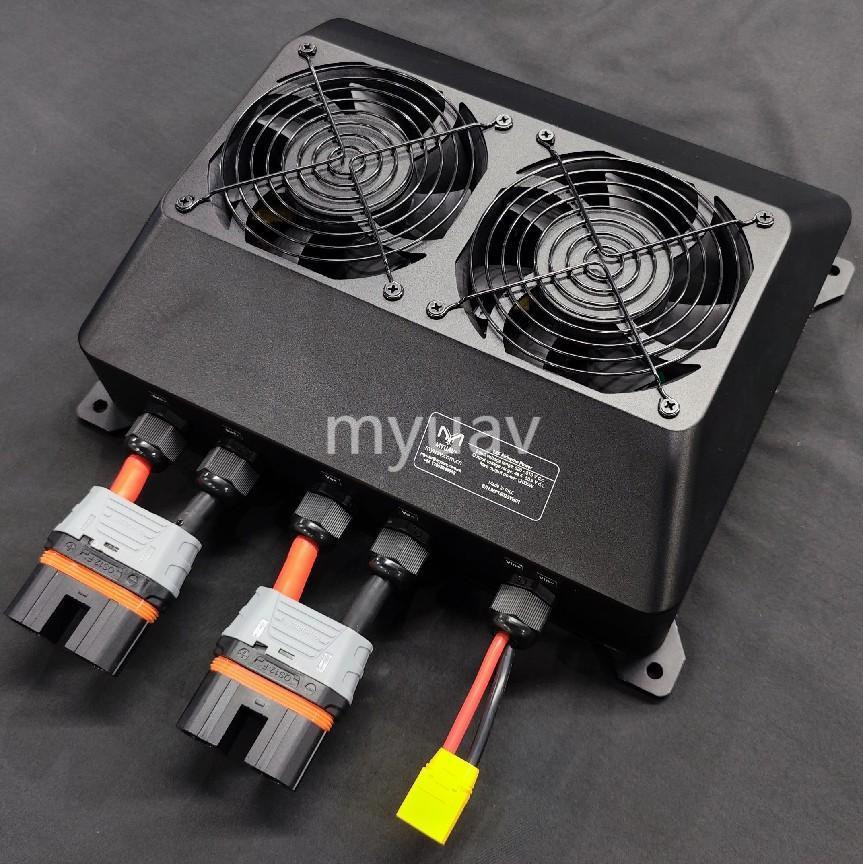

2. 12 kW 12S Fornecimento de energia a bordo
3. 110m cabo
4. Sistema de drones atados Estação de base

Visão geral do produto

A principal função do sistema de alimentação ligado é fornecer energia de voo segura e fiável a longo prazo para veículos aéreos não tripulados, constituído por uma caixa ligada e uma fonte de alimentação a bordo.A caixa amarrada inclui um guincho retrátilA caixa de ligação é colocada no chão para converter a energia AC fornecida pelo gerador ou a energia da rede em energia CC de alta tensão,que é transmitido para a fonte de alimentação a bordo através de cabos ligadosA fonte de alimentação a bordo é instalada no drone e converte a energia de alta tensão em energia de baixa tensão para uso do drone.O cabo atado segue a subida e descida do drone e sincroniza automaticamente a recuperação e liberação, transmitindo energia elétrica e sinais.

Diagrama eléctrico do sistema de alimentação do amarre

Este produto é emparelhado principalmente com veículos aéreos não tripulados de vários rotores para fornecer uma fonte de alimentação estável e fiável.Mas também resolve as desvantagens do esquema de alimentação instavel amplamente utilizadoPode realmente alcançar operações de voo de longa duração contínua de veículos aéreos não tripulados.Os veículos aéreos não tripulados podem alcançar diferentes cenários de aplicação montando diferentes cargas úteis de missão, e podem transferir alvos de localização com todos os dispositivos móveis, como pessoas, veículos, navios, etc. Eles são usados principalmente em iluminação de alta altitude, videovigilância,resgate de emergência e socorro em caso de desastre, e campos de comunicação de emergência.

Principais características

1. O sistema mantém apenas o interruptor de entrada, o interruptor de alta tensão e o botão de retração forte, com operação e controlo simples e pode ser rapidamente implantado.O drone pode ser operado sem intervenção humana. Os utilizadores só precisam de operar o drone, o que pode melhorar muito a eficiência e a segurança do trabalho;
2. Integração do produto, alta densidade de potência, design de alta fiabilidade, miniaturização, design leve, modular e inteligente, fácil de mover e transportar, solução de problemas e manutenção,assegurar em grande medida os requisitos relevantes para utilização em vários ambientes e ocasiões;
3. O sistema de controlo possui poderosas funções de processamento de dados, funções de comunicação, relógio síncrono e funções de armazenamento de memória, proteção completa e funções de alarme,reconhecimento automático de programas, controlo inteligente e funções inteligentes de resolução de problemas e auto-recuperação.

Usar o display

Parâmetros pormenorizados

• Fornecimento de energia a bordo dedicado

• Estação de base ligada

Características de segurança

• Força dielétrica

1. Caixa de retenção: ≥ 3000 V DC, entrada-saída, mantida durante 1 minuto, sem falha ou arco;
2. Fornecimento de energia aérea: ≥ 3000 V CC, entrada-saída, mantido durante 1 minuto, sem falha ou arco;
3. Cable ligado: ≥ 3500 V DC, camada de isolamento, mantido durante 1 minuto, sem falha ou arco.

• resistência ao isolamento

1. Caixa de retenção: ≥ 100 M Ω, @ 20 °C em condições atmosféricas normais;
2. Fornecimento de energia aérea: ≥ 100 M Ω, @ 20 °C em condições atmosféricas normais;
3. Cable ligado: ≥ 500M Ω, @ 20 °C em condições atmosféricas normais.

• O projeto de separação de corrente forte e fraca reduz efetivamente a interferência de corrente fraca e melhora a segurança do produto.
• O sistema é ancorado de forma fiável e o corpo da caixa de amarre tem ancoragem.
• Função de reserva de segurança: quando o fio é enrolado até ao comprimento reservado de segurança, o sistema para de enrolar para evitar a puxa do equipamento, que pode ser ajustado.

Características de segurança

• Força dielétrica

1. Caixa de retenção: ≥ 3000 V DC, entrada-saída, mantida durante 1 minuto, sem falha ou arco;
2. Fornecimento de energia aérea: ≥ 3000 V CC, entrada-saída, mantido durante 1 minuto, sem falha ou arco;
3. Cable ligado: ≥ 3500 V DC, camada de isolamento, mantido durante 1 minuto, sem falha ou arco.

• resistência ao isolamento

1. Caixa de retenção: ≥ 100 M Ω, @ 20 °C em condições atmosféricas normais;
2. Fornecimento de energia aérea: ≥ 100 M Ω, @ 20 °C em condições atmosféricas normais;
3. Cable ligado: ≥ 500M Ω, @ 20 °C em condições atmosféricas normais.

• O projeto de separação de corrente forte e fraca reduz efetivamente a interferência de corrente fraca e melhora a segurança do produto.
• O sistema é ancorado de forma fiável e o corpo da caixa de amarre tem ancoragem.
• Função de reserva de segurança: quando o fio é enrolado até ao comprimento reservado de segurança, o sistema para de enrolar para evitar a puxa do equipamento, que pode ser ajustado.
